Un ptit tuto avant de commencer 👀 Rouler des câbles comme un chef
¶ Miam miam câble
Pour tout un tas de raison (fiabilité, simplicité, coût), on pilote majoritairement la lumière et le son par voie filiaire #faitesTELECOM
Il en existe de toutes les formes et couleurs, avec chacun leur application propre. Il est donc important de maîtriser leur nom et de savoir les différencier (et de les ranger dans le bon tiroir 😠).
| Nom | Image | Type | Pour qui ? | Desc éventuelle |
|---|---|---|---|---|

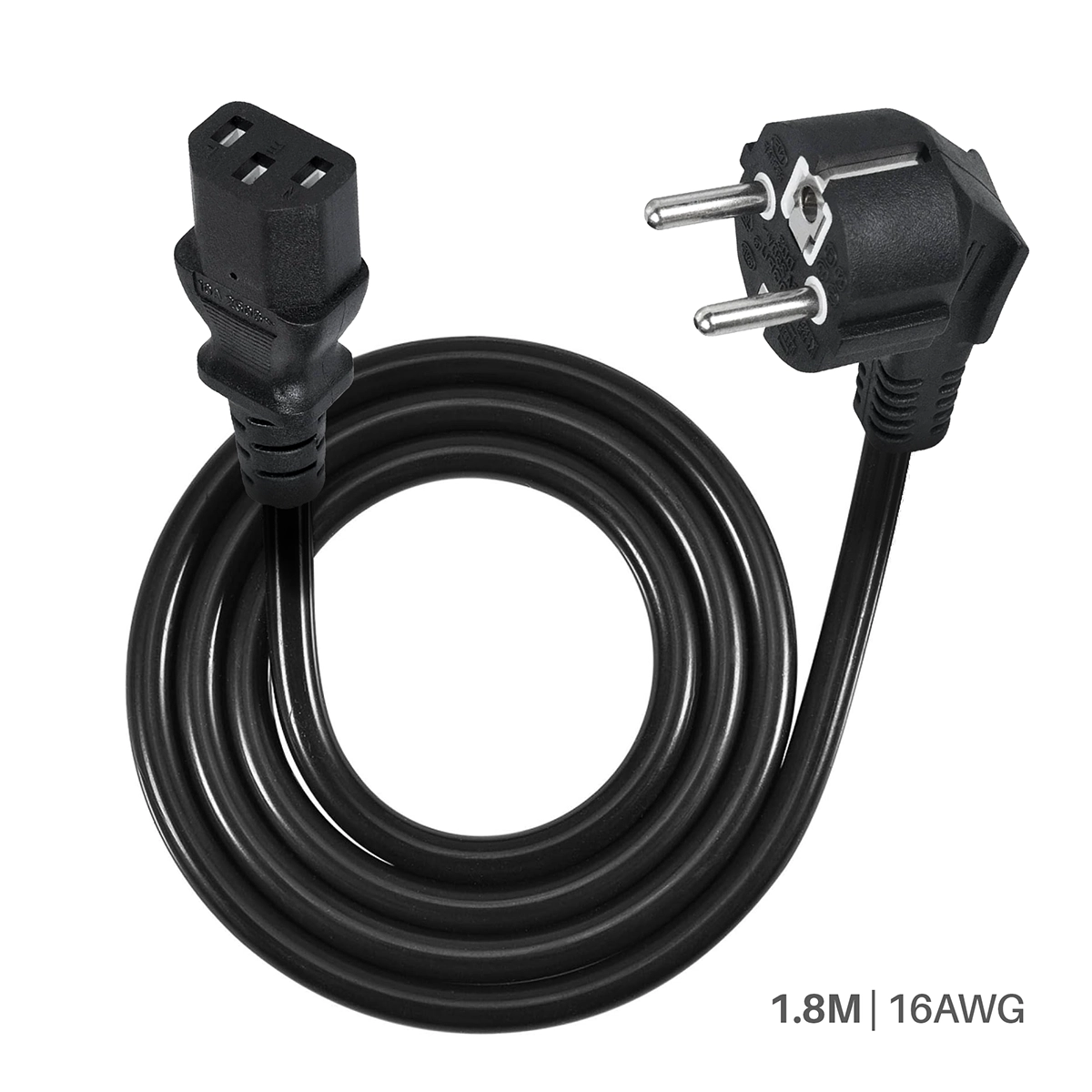

| Chuko |  |
Alimentation | Platines, MA, ordi, ... | --- |

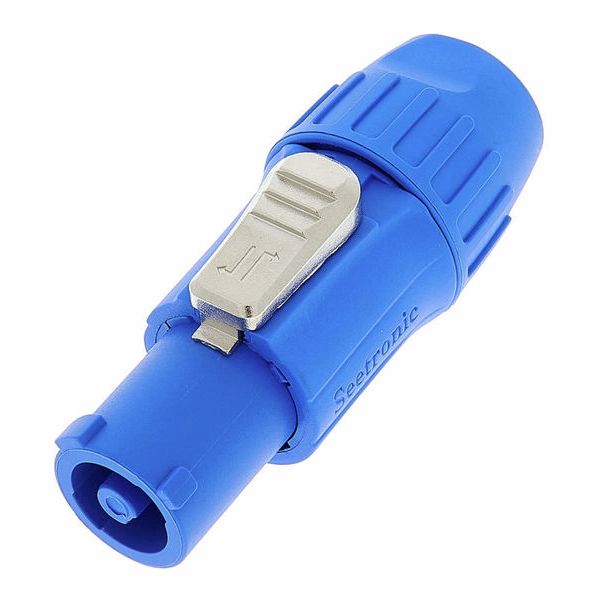

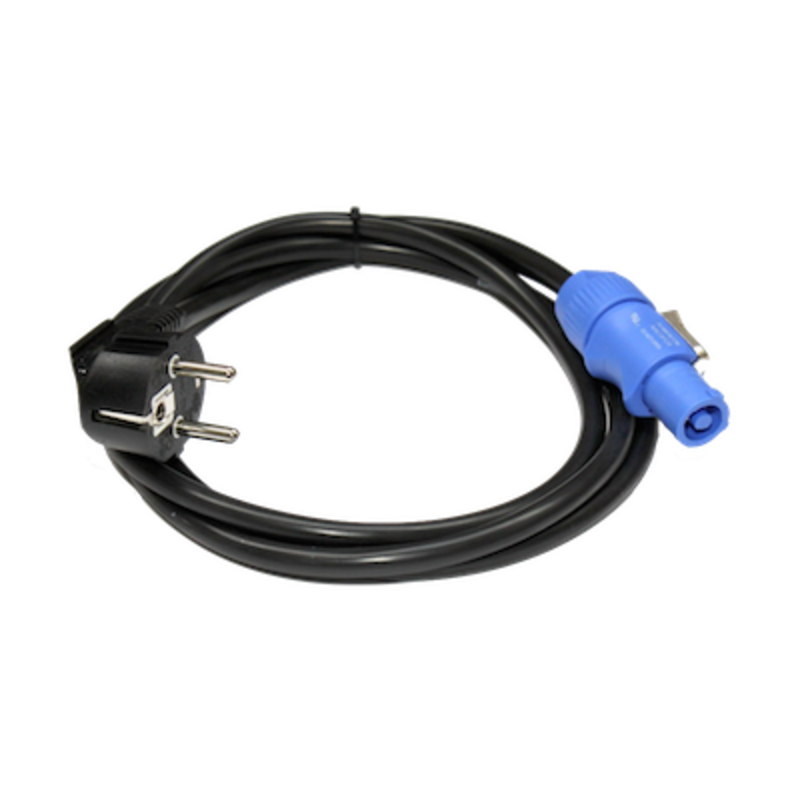

| Powercon |  |
Alimentation | Lights | --- |

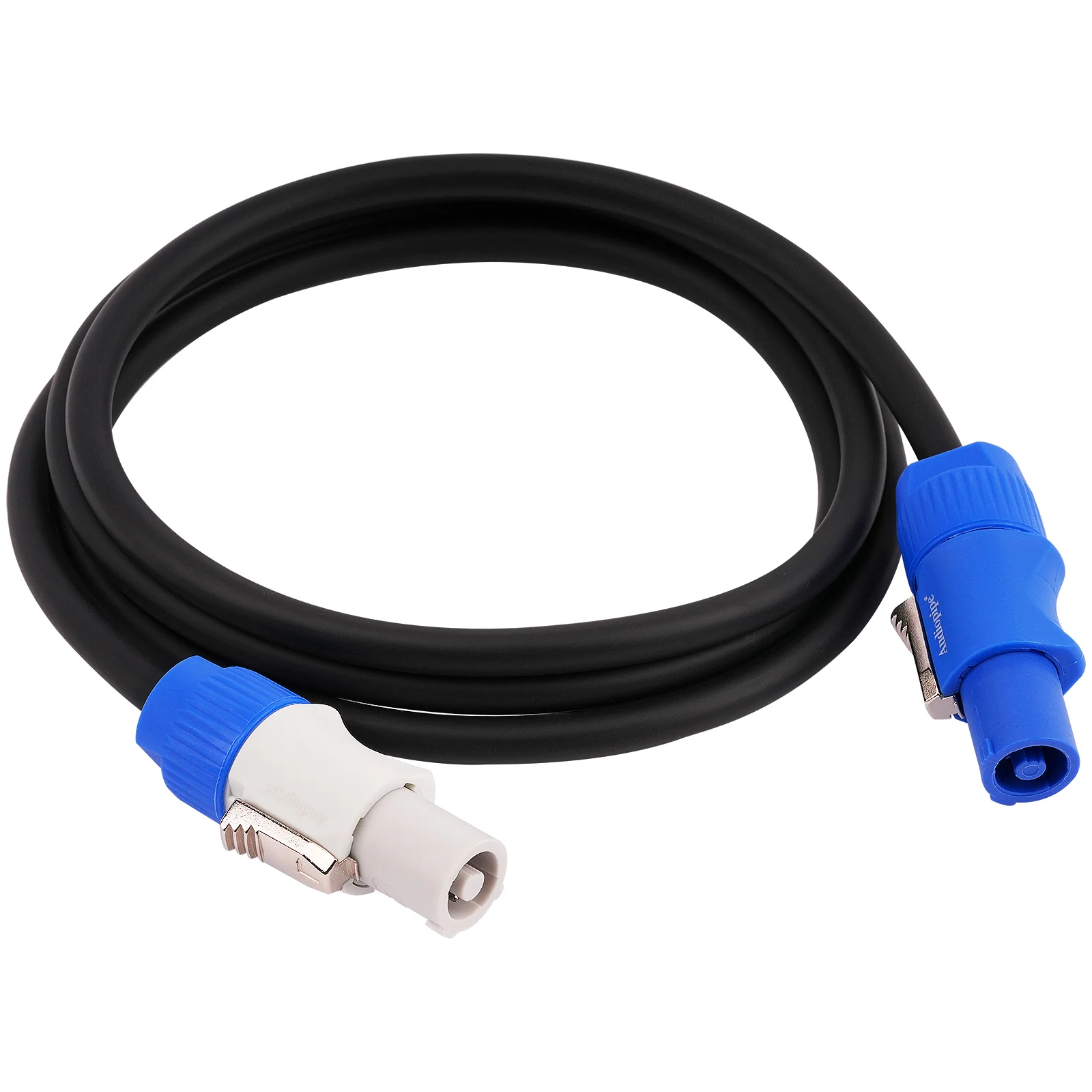

| Powerlink |  |
Alimentation | Lights | Sans la prise t'as capté |

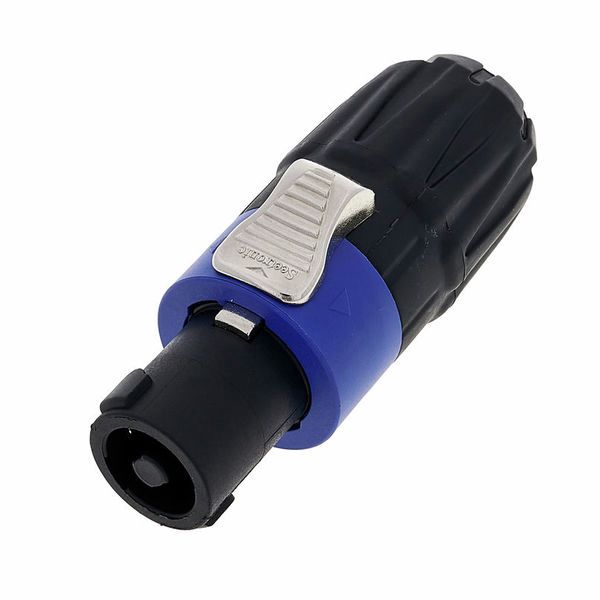

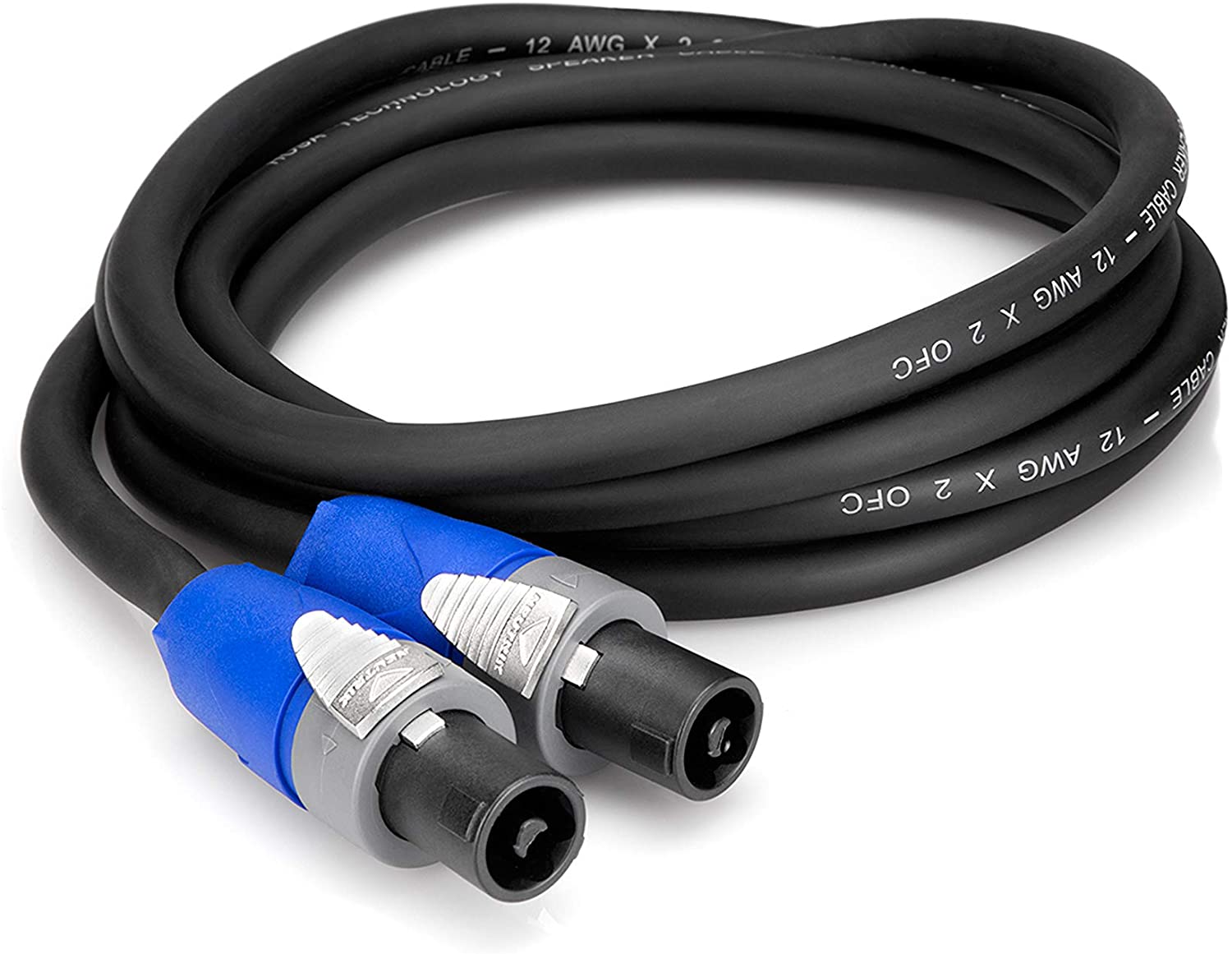

| Speakon NL2 |  |
Son | Enceintes passives | Attention : ressemble beaucoup à un powerlink |
Comment différencier les powerlinks des speakons ?
Première chose, à TSM, les speakons sont en général plus longs que les powerlink car on a besoin de les tirer jusqu'au rack son. Ensuite, le meilleur indicateur est l'embout :
Remarque
Il existe en réalité trois types de speakon : NL2 (2 points), NL4 (4 points) et NL8 (8 points 🤯). A TSM on a que du 2 points donc vérifiez quand vous faites de la location (au hasard quand vous prenez des line array par exemple).
Un article pour aller plus loin : What Is The Difference Between NL2, NL4, & NL8?
¶ Information
| Nom | Image | Type | Pour qui ? | Desc éventuelle |
|---|---|---|---|---|

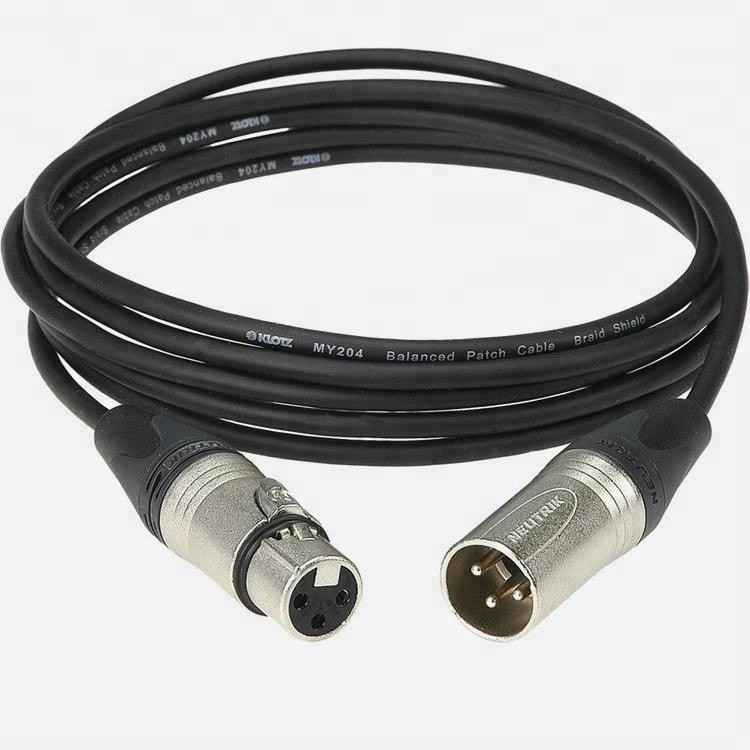

| DMX 3 pin |  |
Lights | Globalement toutes les lights sauf barres LED et photon | --- |

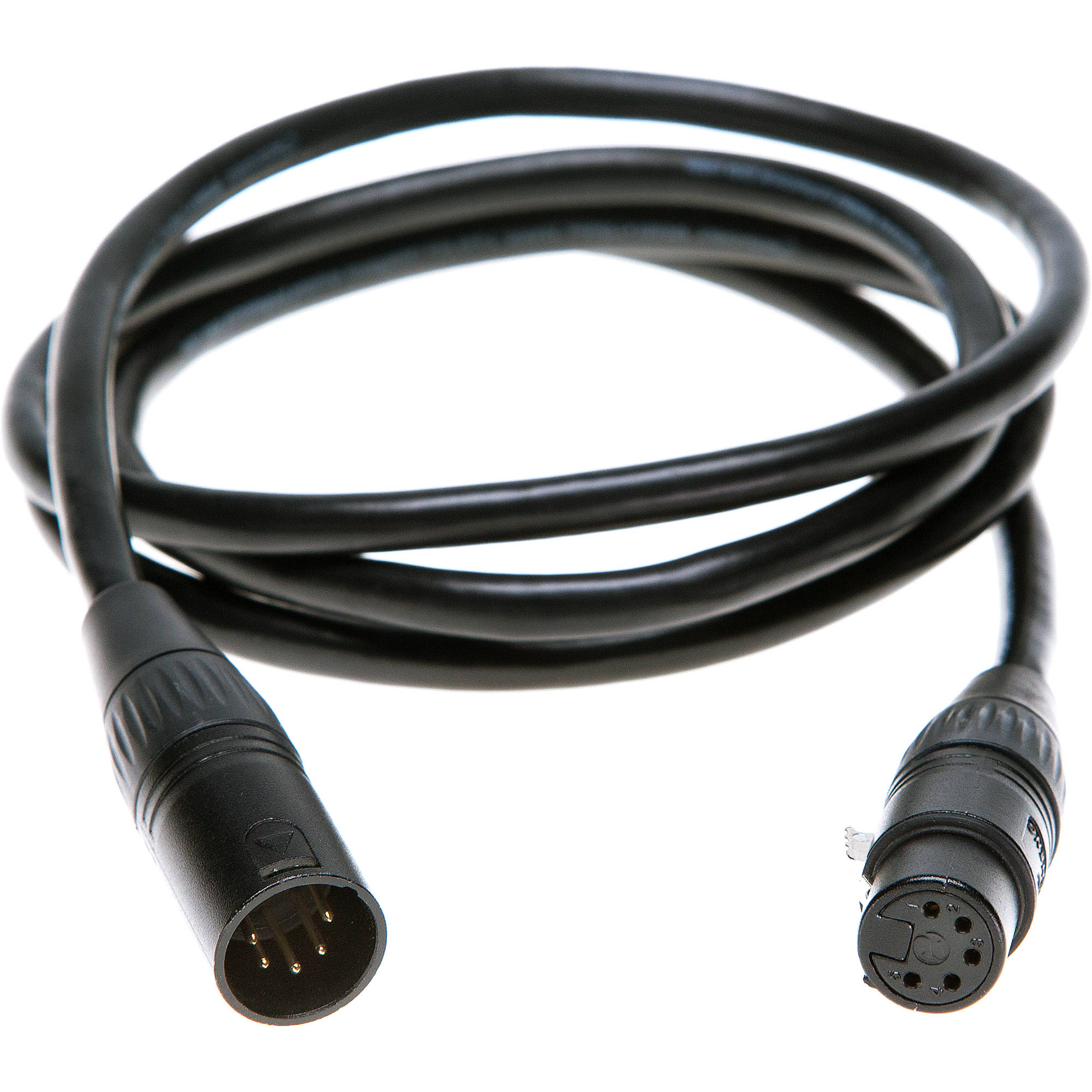

| DMX 5 pin |  |
Lights | Barres LED, photon, machines à fumée | Les machines à fumées peuvent se mettre aussi en trois pins |

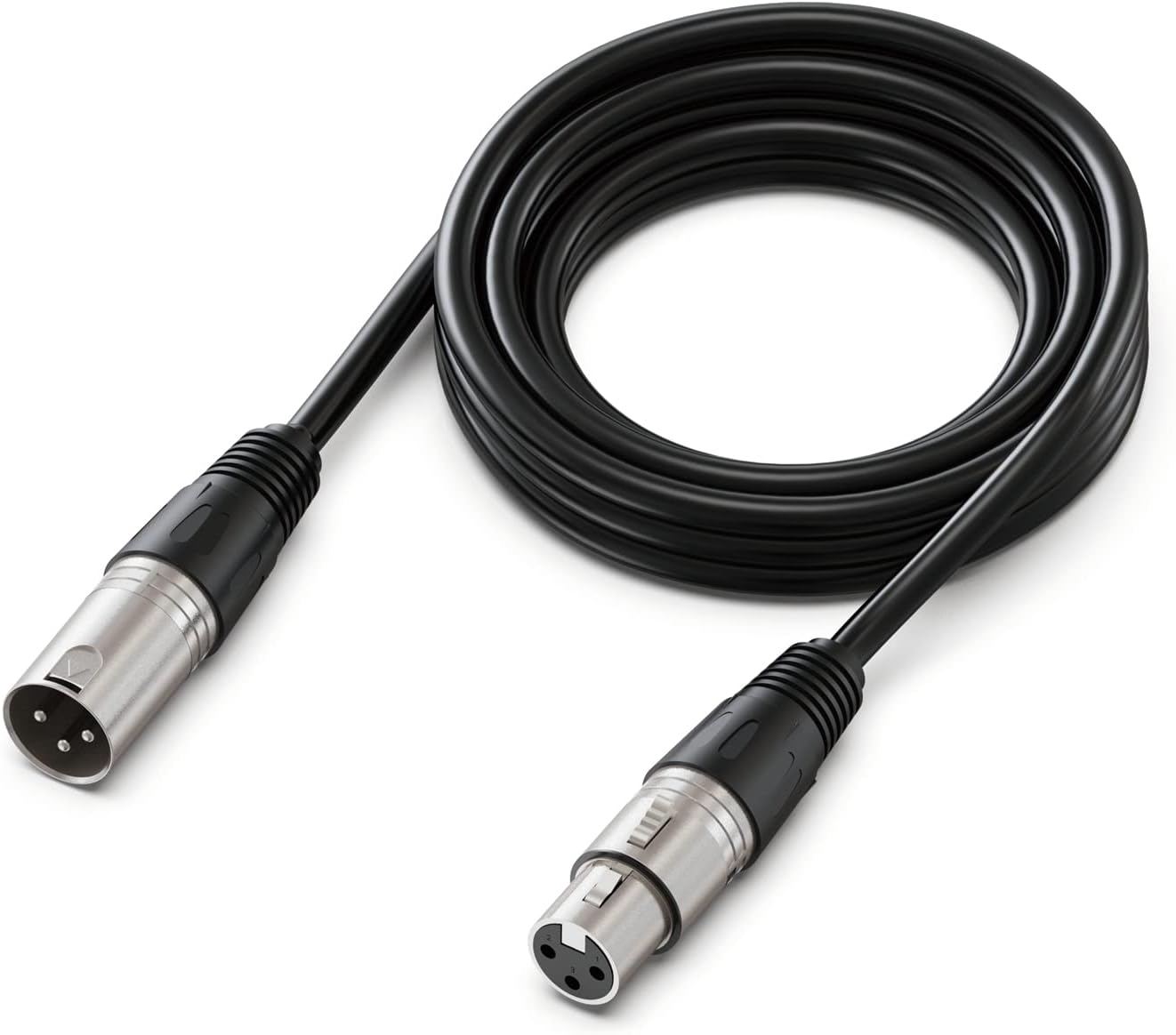

| XLR |  > |
Son | Enceintes actives | Diantre, ça ressemble bcp à un DMX |
Comment différencier les DMX et les XLR ?
Eh bah... c'est assez relou car c'est le même embout. Sur la plupart des XLR néanmoins il est marqué en petit un truc du genre "Professional Microphone Cable". A TSM, tous les sont marqués avec un gaffer rose !
Dans le doute, prenez un multimètre 😃
Pour la culture, la différence est l'impédance (75 Ohm pour un XLR contre 110-120 Ohm pour un DMX). Donc si un jour vous avez des lights qui clignotent ou des enceintes qui poc, c'est peut-être un problème d'adaptation d'impédance ☝️🤓
¶ Platines (last updated juillet 2026)
Voyons maintenant comment brancher les platines. On a déjà vu pas mal de choses :
- Alimentation avec un chuko
- Cable ethernet branché à un switch permettant aux platines et au mixer de communiquer (beatsync, lecture clé usb,master, ...)
- Deux câbles XLR (gauche et droite) connectés au mixer et qui partent vers le rack son
Il manque alors :
-

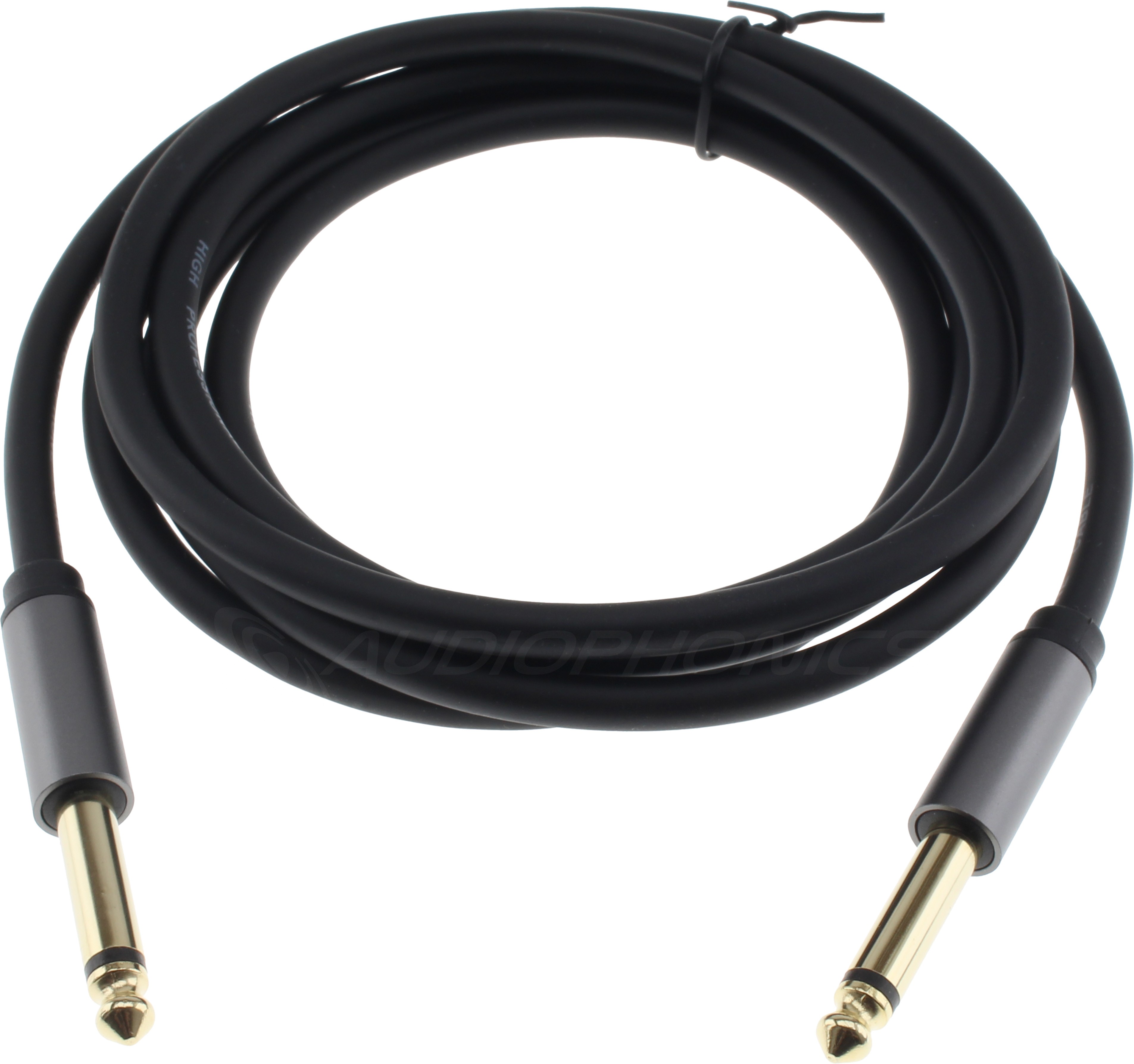

une sortie audio pour le retour ou "booth". Pour cela on utilise des bons vieux câbles jack que l'on connecte à la sortie "booth" du mixer :
-

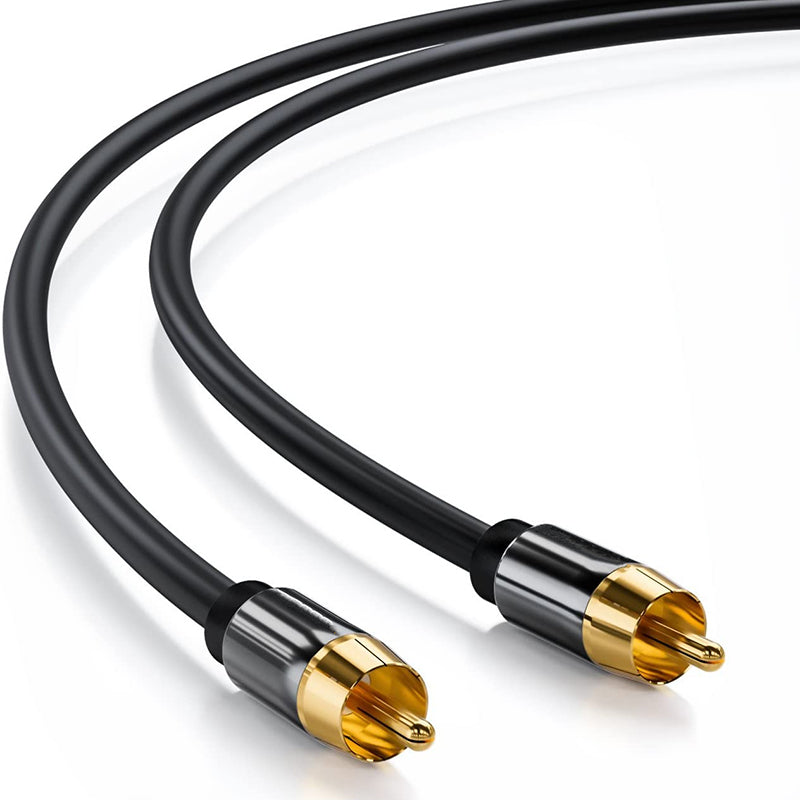

un moyen pour les platines "d'envoyer le son" au mixer. Pour cela on peut utiliser un câble RCA ou un câble digital :
Où que ça se branche ?
- Digital : Sur digital 🗿

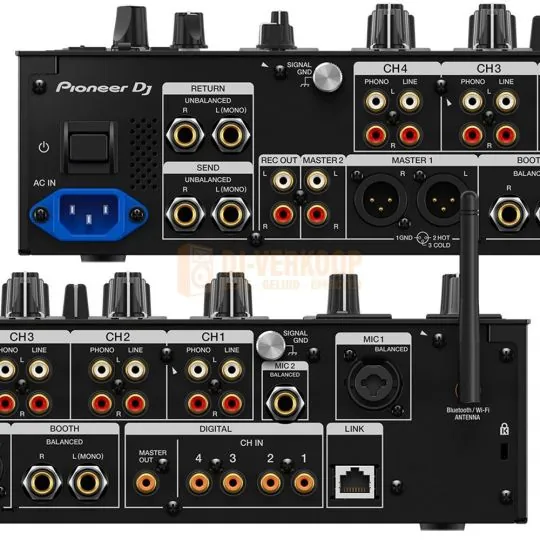

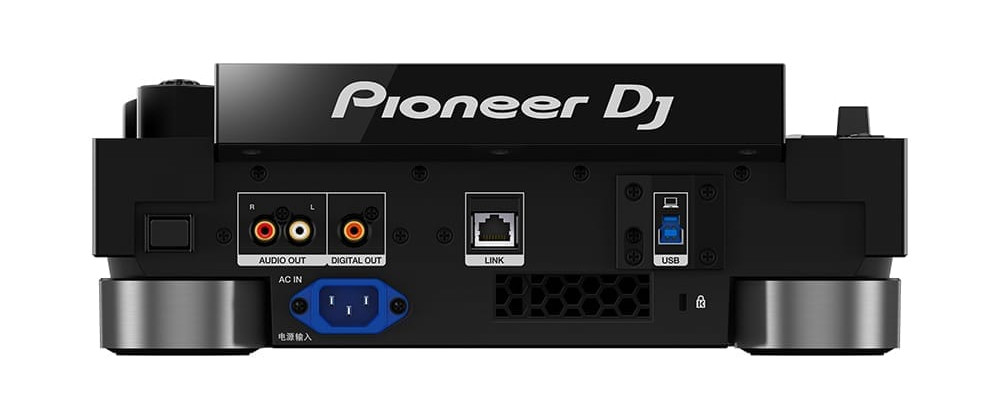

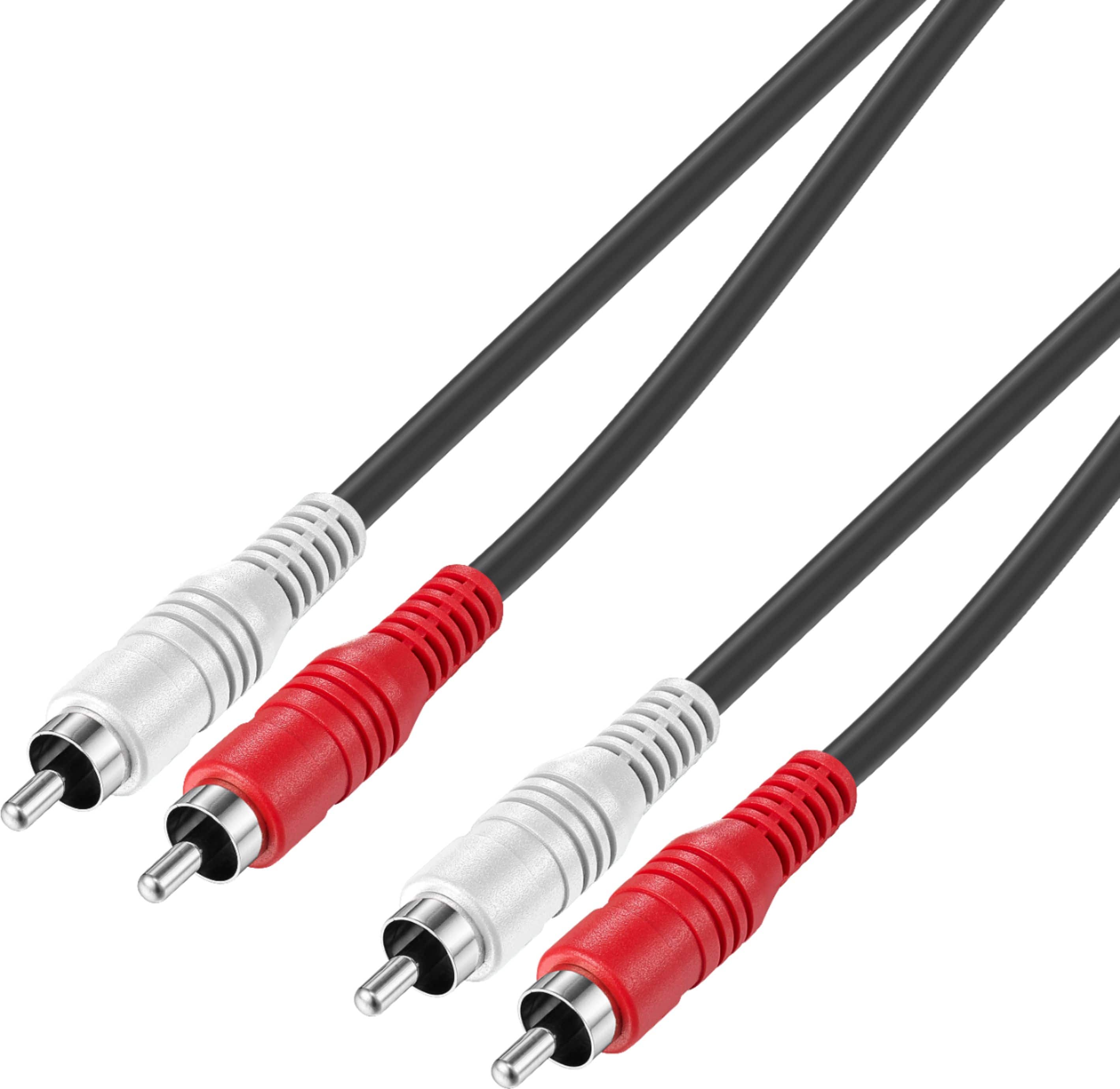

- RCA : Audio out (côte platine) et verticalement sur Line (côté mixer)
Pour info, l'entrée phono du mixer est une entrée amplifiée si jamais on veut brancher un lecteur vinyle (à ce moment là faut aussi connecter la masse je crois mais je suis pas expert).
Lequel je prends ?
Les câbles RCA passe un signal analogique là où les câbles digitaux propagent un signal numérique. Les platines ici sont 100% numériques, il faut donc mieux utiliser des câbles digitaux afin d'éviter les pertes audios lors des conversions analogiques-numériques.
¶ Régie
| Nom | Image | Type | Pour qui ? | Desc éventuelle |
|---|---|---|---|---|

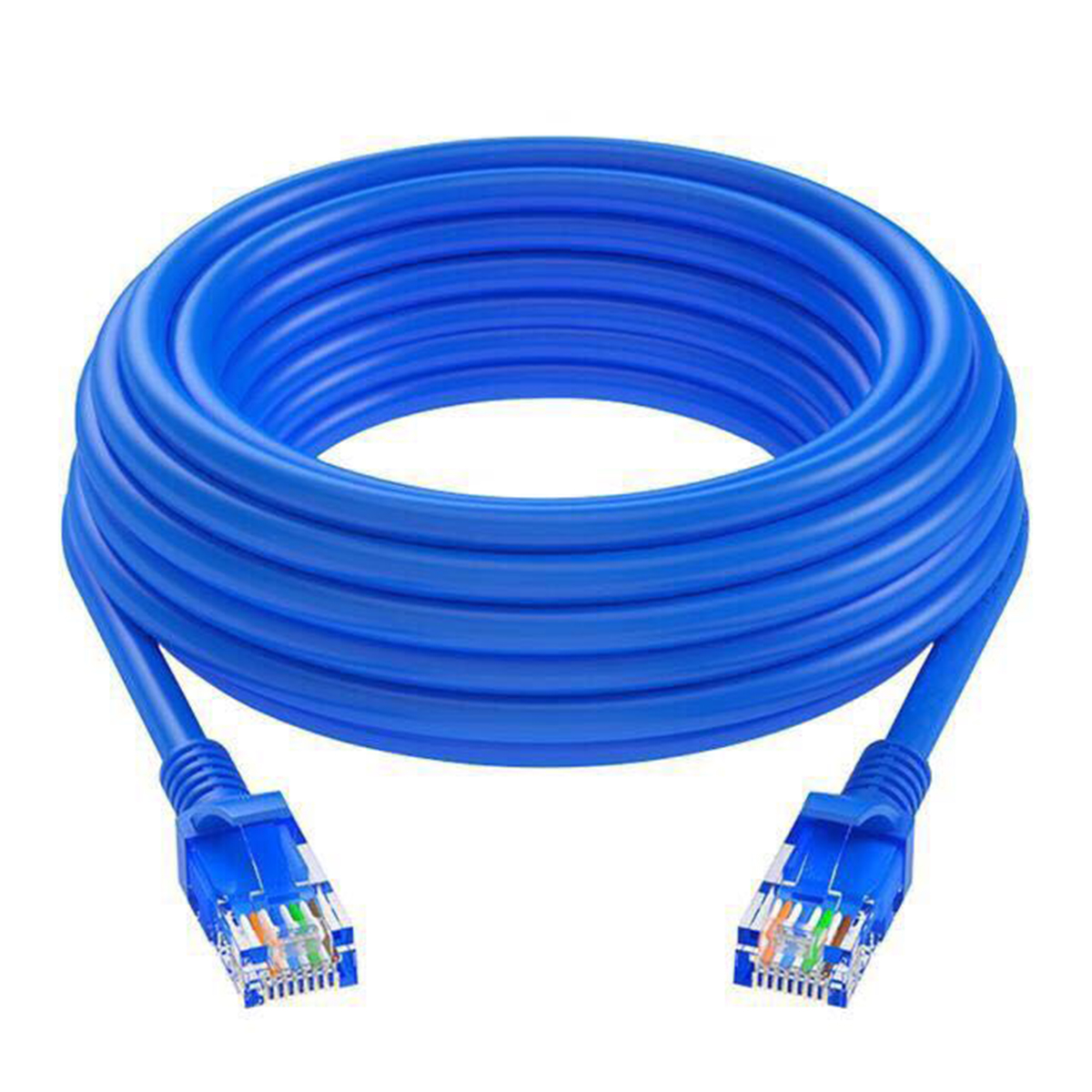

| Ethernet (RJ45) |  |
Information | Panneaux LED, platines, mixer et éventuellement MA | --- |

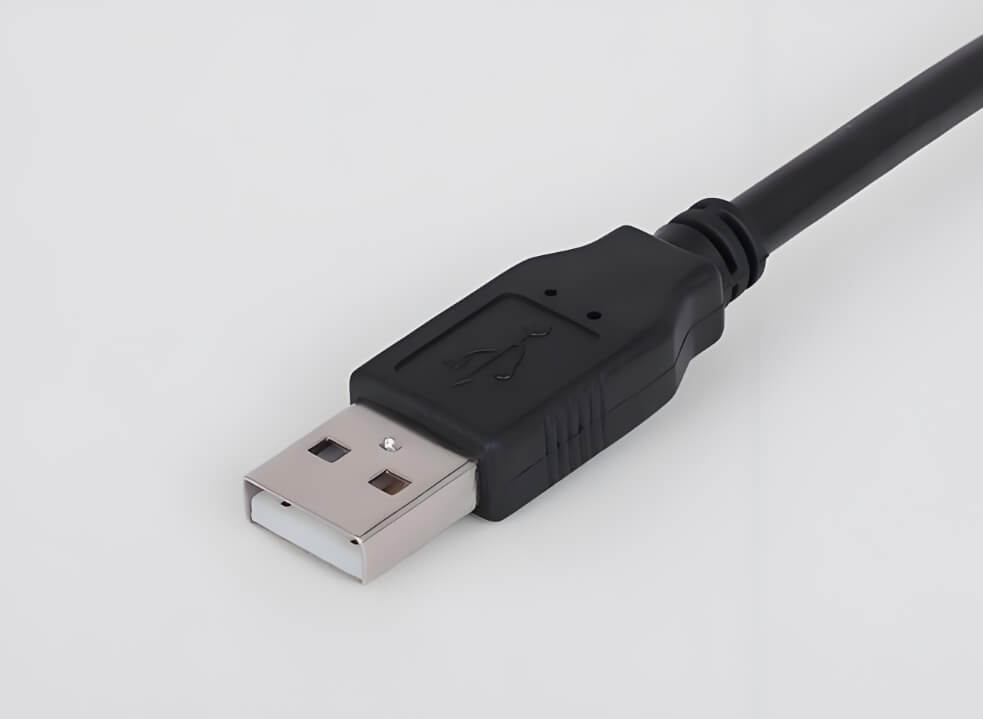

| USB A |  |
Information | Ordis | --- |

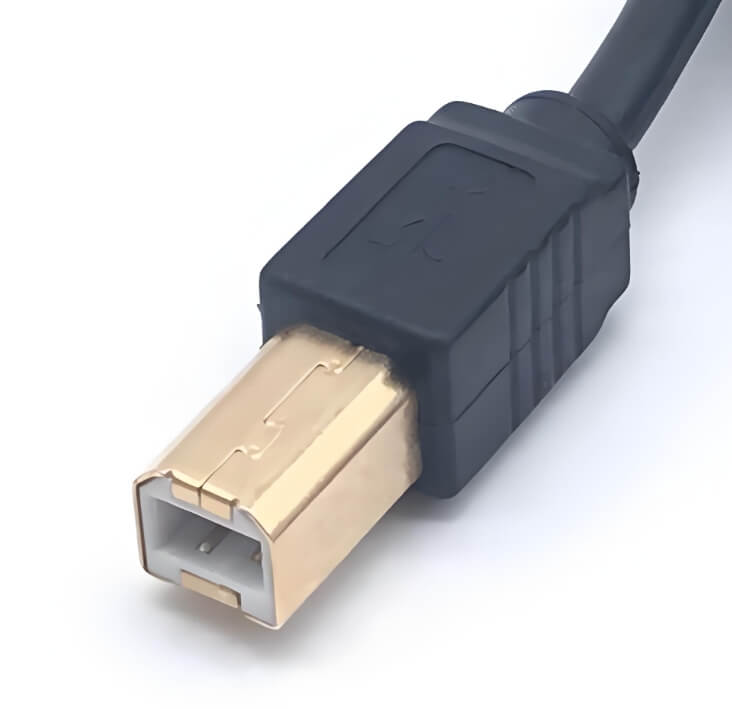

| USB B |  |
Information | Mixer, Ordis, MA, sender box | --- |
| USB B 3.0 |  |
Information | Tactile des écrans | Aussi appelé le USB chelou |

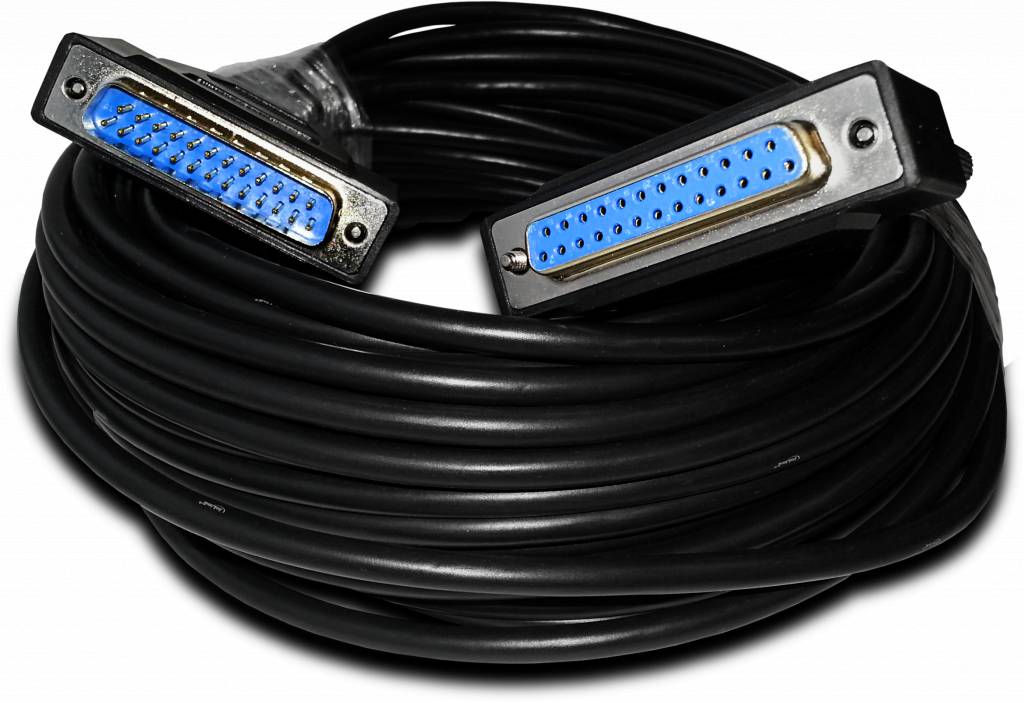

| ILDA |  |
Information | Laser | Atttention les yeux |
¶ Trucs en vrac
Quitte à être exhaustif, voici ce qu'on utilise souvent avec les câbles :
| Nom | Image | Sert à quoi | Desc éventuelle |
|---|---|---|---|

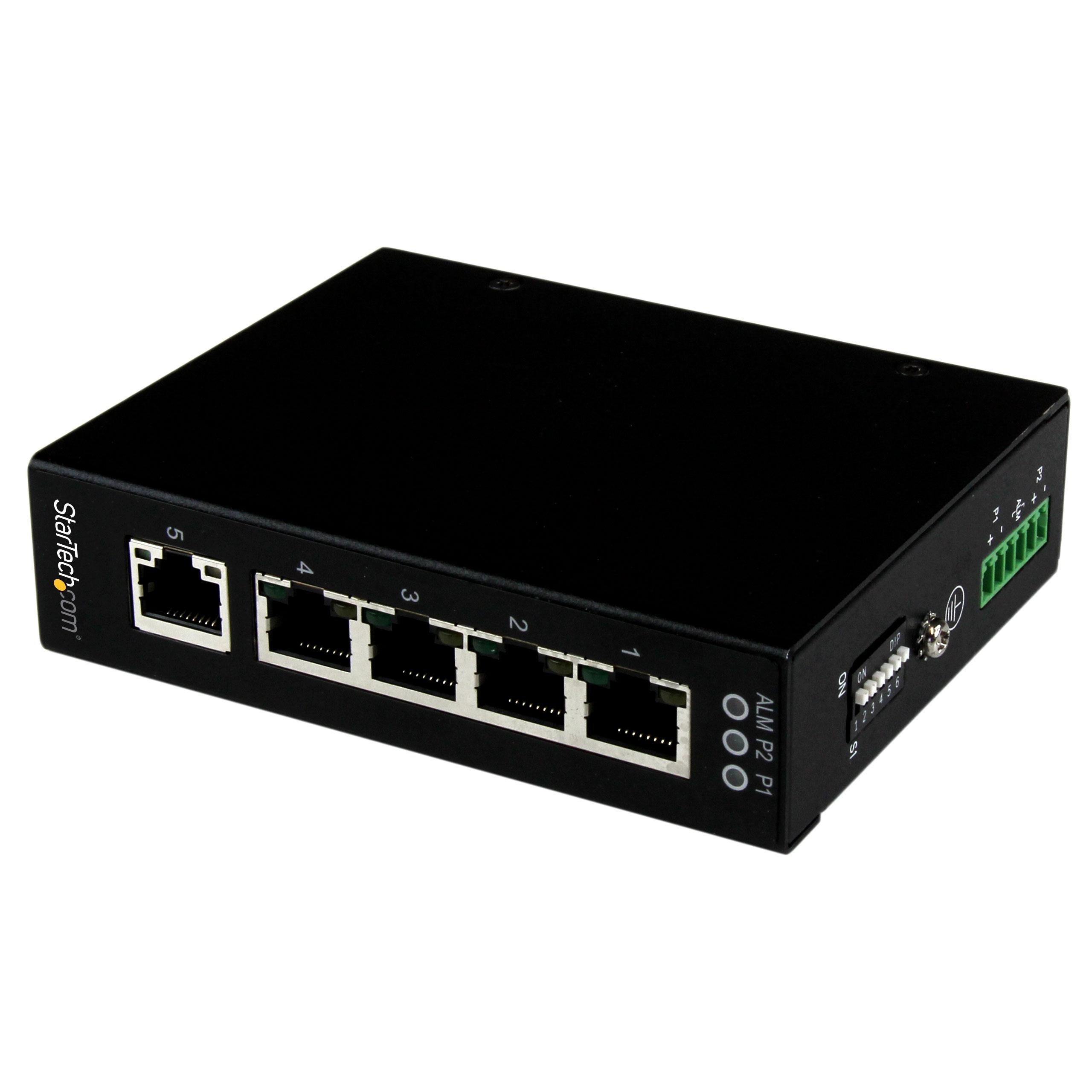

| Switch ethernet |  |
Sert de hub pour les platines et le mixer | Ne pas hésiter à en voler à Rezel |

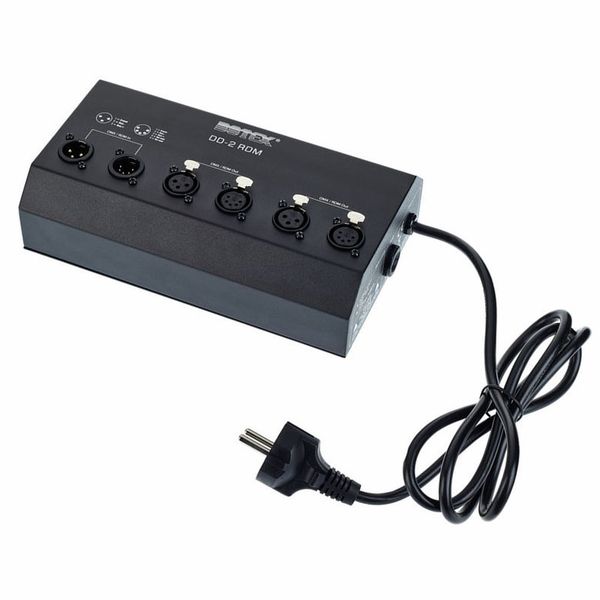

| Splitter (ou Booster) DMX |  |
Faciliter les big scènes | Permet avec le 5 pin d'inclure facilement les machines à fumée à la chaîne DMX |

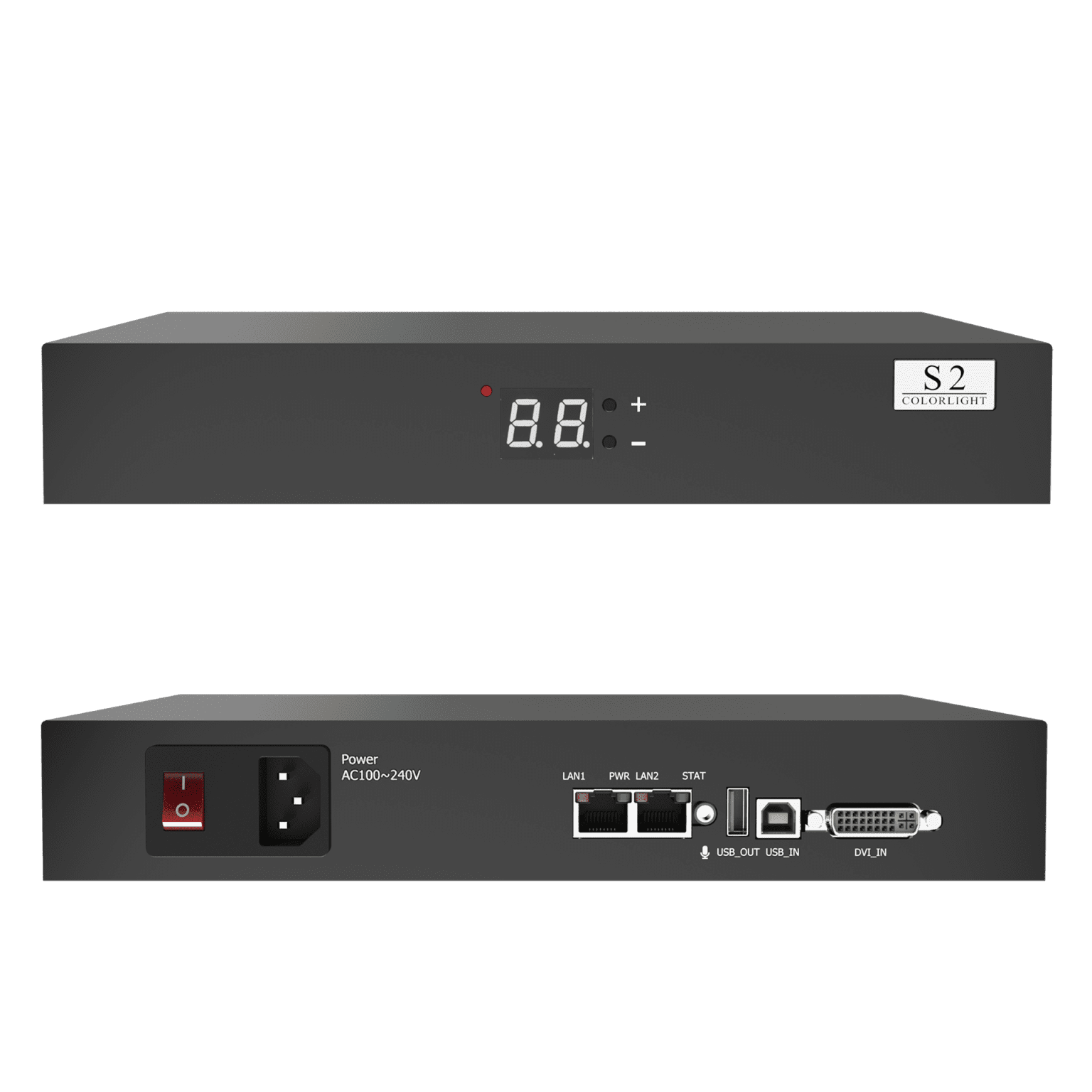

| Sender box |  width="100%"> |
Fais l'interface entre l'ordi et les panneaux LED | cf panneaux-led pour la configuration |

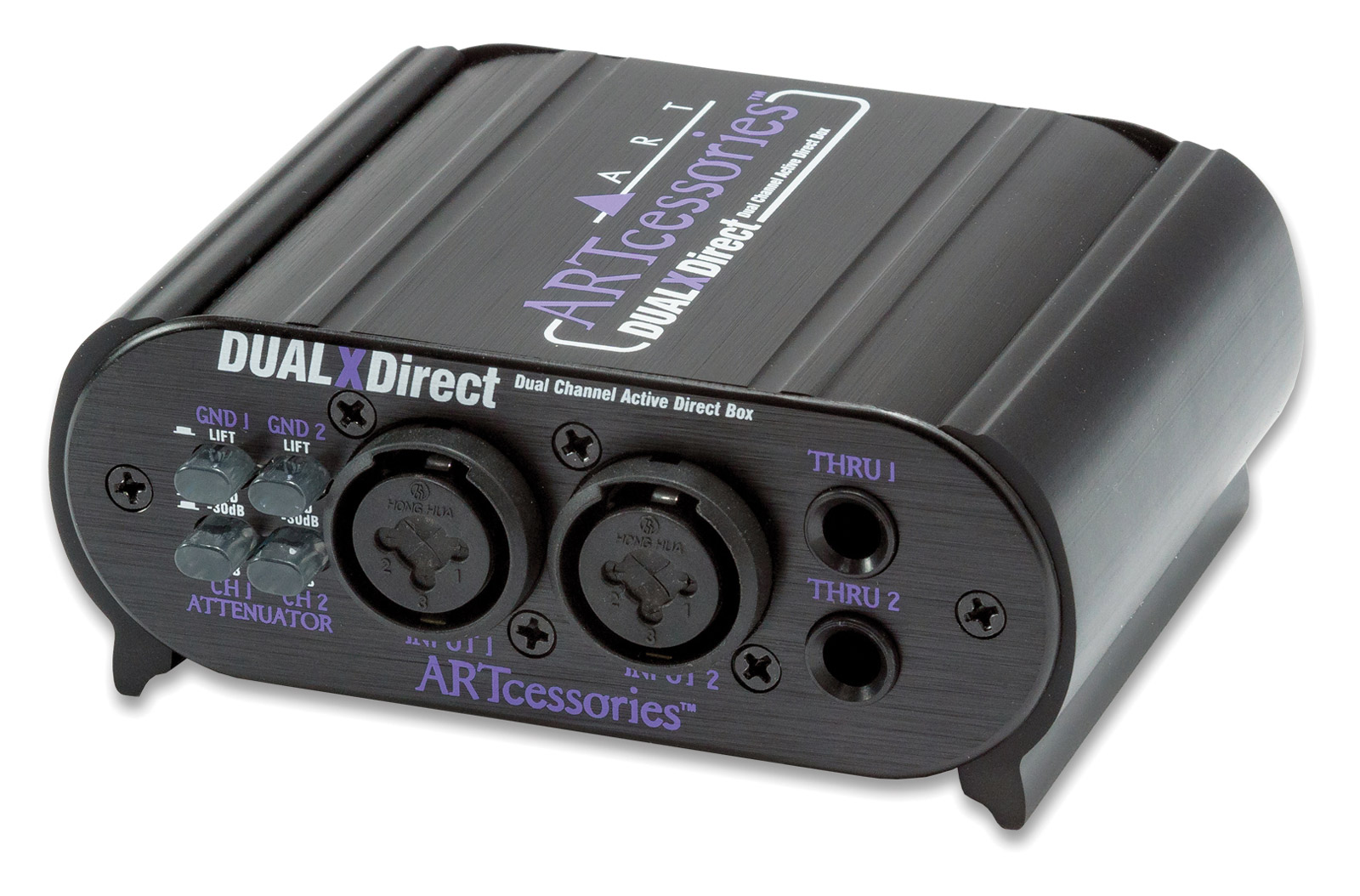

| Direct Input (DI) |  |
Convertisseur jack-XLR | Parfois utile pour les retours si on a pas de jack assez long |

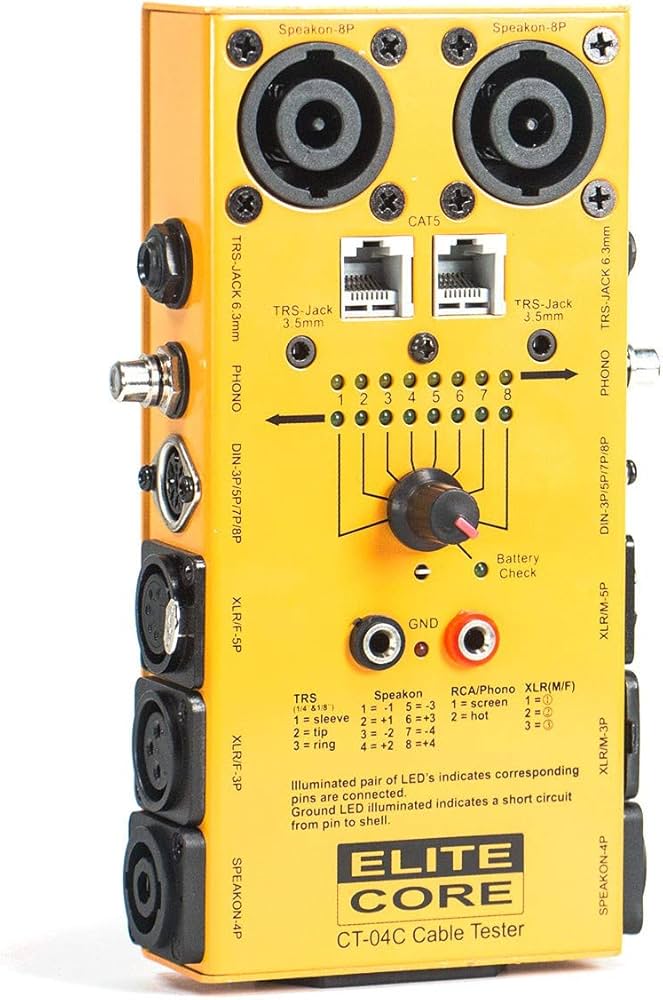

| Testeur de câbles |  width="100%"> |
Vraiment ? | Faire tourner la molette centrale pour vérifier que chaque pin passe bien du courant |
