¶ Plan Rack Foyer
¶ 1. Général
¶ Plan électrique
| Multiprise | État | Branchements |
|---|---|---|
| Devant (avec interrupteur) | À allumer/éteindre à chaque fois | Amplis (×5), processeurs (×2), mixeur zonable |
| Derrière | Toujours ON | PC, routeur, node, adaptateur Bluetooth, ventilateur rack |
Le ventilateur rack se régule tout seul avec un thermostat — laisser branché et allumé en permanence.
¶ Allumage
- Allumer la multiprise de devant
- Allumer les amplis
- Démuter les voies des processeurs voulues
- Monter doucement les faders :
- Fader 1 — Bar
- Fader 2 — Bluetooth
- Fader 3 — XZ pour binouzes
- Fader 4 — en rab (bouton zone 2 HS)
- Fader 5 — Master 2 des pots
- (Optionnel) Ajuster Master 1 / Master 2 à droite des faders
¶ Éteignage
- Baisser les faders
- Muter toutes les voies
- Éteindre les amplis
- Éteindre la multiprise du bas
¶ 2. Son
¶ Contenu du rack (de haut en bas)
| # | Élément | Rôle |
|---|---|---|
| 1 | Mixeur zonable | Sources → 2 masters, EQ low/mid/high |
| 2 | Processeur DBX PA2 | AutoEQ 8 bandes + compresseur, split low/high |
| 3 | Processeur Behringer | Routage matriciel (pas de DSP), 2 presets stéréo |
| 4 | PC | — |
| 5 | Node MA + récepteur Bluetooth | (dans le tiroir) |
| 6 | Ampli F15 (n°1) | Drive 2× F15 |
| 7 | Ampli F15 (n°2) | Drive 2× F15 |
| 8 | Ampli F12 — Martin Audio Blackline | Drive 2× F12 |
| 9 | Ampli Crown 6002 | Drive le SUB |
| 10 | Ampli non utilisé | — |
¶ Chaîne du signal
Le plan de répartition des prises dans le foyer est juste après
¶ Détail de chaque étage
Mixeur zonable — 5 entrées, 2 masters de sortie, EQ basique 3 bandes (low / mid / high). Seul le Master 1 part dans le PA2. Le Master 2 est dispo pour les pots (zone 2).
DBX PA2 — c'est lui qui fait le vrai traitement :
- AutoEQ paramétrique 8 bandes (calibré pour la salle)
- Compresseur pour éviter de clipper
- Split du signal : low envoyé au Crown 6002, high envoyé au Behringer
Behringer — ne fait pas de DSP (trop chiant à programmer). Son seul rôle est de router matriciellement le signal high vers les 3 amplis (2× F15 + F12). Il a 6 sorties (3 paires stéréo).
⚠️ La position de la scène change selon l'event :
- Scène par défaut → en haut du foyer (entre prises 1 et 4)
- Scène alternative → côté droit (entre prises 8 et 12)
D'où 2 presets sur le Behringer pour basculer la stéréo correctement entre les 2 configs.
¶ Changer de preset sur le Behringer
📸 À compléter avec screenshots / photos du proco
- (étape 1)
- (étape 2)
- (étape 3)

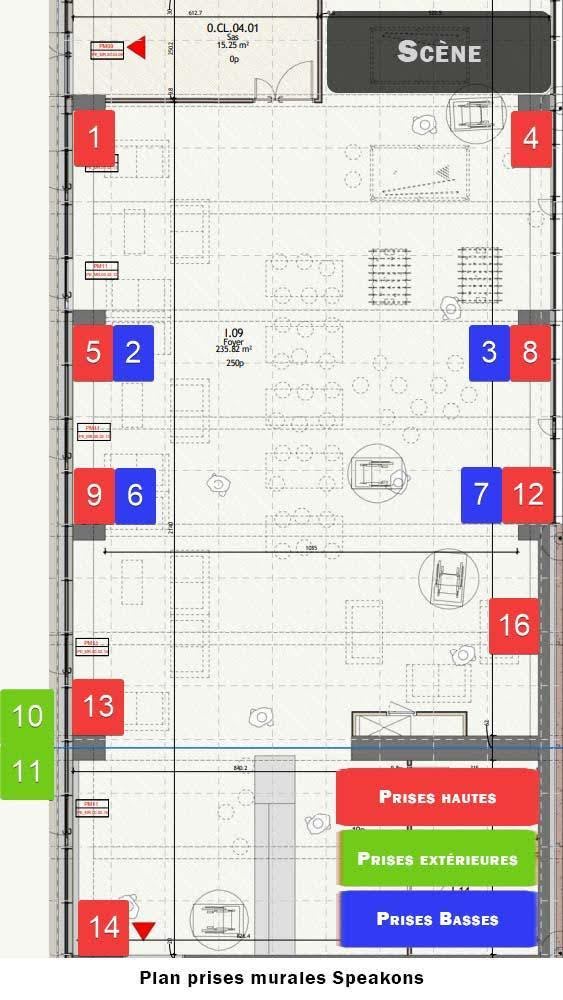

¶ Plan prises murales speakon
| Enceinte | Prise(s) | Couleur sur plan |
|---|---|---|
| F15 (scène par défaut) | 5, 9 (gauche) + 8, 12 (droite) | 🟥 hautes |
| SUB | 7 | 🟦 basses |
| F12 | 13, 14 (bas du foyer) | 🟥 hautes |
| Passives extérieures | 10, 11 | 🟩 extérieures |
Les prises 10 et 11 servent à sortir des passives dehors sans tirer de câble au sol — tout le routage du foyer passe par le plafond.
¶ 3. Troubleshooting
¶ Pas de son du tout
- Multiprise devant allumée ?
- Amplis allumés ? (LED en façade)
- Faders du mixeur montés ? Voies non mutées ?
- Master 1 monté ? (c'est lui qui part dans le PA2)
- PA2 et Behringer pas en mute / bypass ?
¶ Pas de basses (le sub ne sort rien)
- L'ampli n°9 (Crown 6002) est-il bien allumé ?
- Câble speakon sur la prise 7 OK ?
- Sortie low du PA2 active ?
¶ Pas de mid/high (F15 ou F12 muets)
- Le Behringer est-il allumé et sur le bon preset ?
- Les amplis 6, 7 (F15) et 8 (F12) sont-ils allumés ?
- Câbles speakon sur les bonnes prises ? (cf. tableau ci-dessus)
¶ Stéréo inversée / enceintes du mauvais côté actives
→ Mauvais preset Behringer pour la position de scène. Switcher de preset.
¶ Une seule enceinte sort sur une paire
- Câble speakon mort entre la prise murale et l'enceinte
- Sortie correspondante du Behringer ou de l'ampli HS
- Tester en swappant les câbles speakon entre 2 prises pour isoler
¶ Son qui clippe / sature
- Baisser les faders du mixeur (le compresseur du PA2 a ses limites)
- Vérifier que rien n'est poussé à fond sur le PA2
¶ Tout chauffe / le rack fait un bruit bizarre
- Vérifier que le ventilateur rack tourne (multiprise arrière allumée ?)
- Si vraiment chaud : éteindre les amplis le temps que ça refroidisse
¶ 4.Pour les bricoleurs
Tous les plans, devis et autres négociations avec l'administration se trouvent dans le drive. Cela peut s'avérer utile pour maintenance/extension.
