¶ Light 101 - Formation GrandMa2
Formation portée par: Marc Fuschino (Mandat 2025)
Formation mise à jour par: PA Palmero (Mandat 2024)
Auteur original: Tristant Perrot (Mandat 2022)
Télécharger le patch main (ancien et pas à jour):
patch_main.show.gz
¶ 🔌 Fondamentaux techniques
¶ Le protocole DMX512
Le DMX (Digital Multiplex) est le protocole standard pour contrôler l'éclairage professionnel.
- 512 adresses par univers → 1 adresse = 1 fonctionnalité d'1 lumière (0 à 255 d'intensité électrique)
- Fonctionnalités typiques : intensité (dimmer), rotation axe x ou y (pan ou tilt), couleur, etc.
- 1 chemin en série = 1 univers DMX

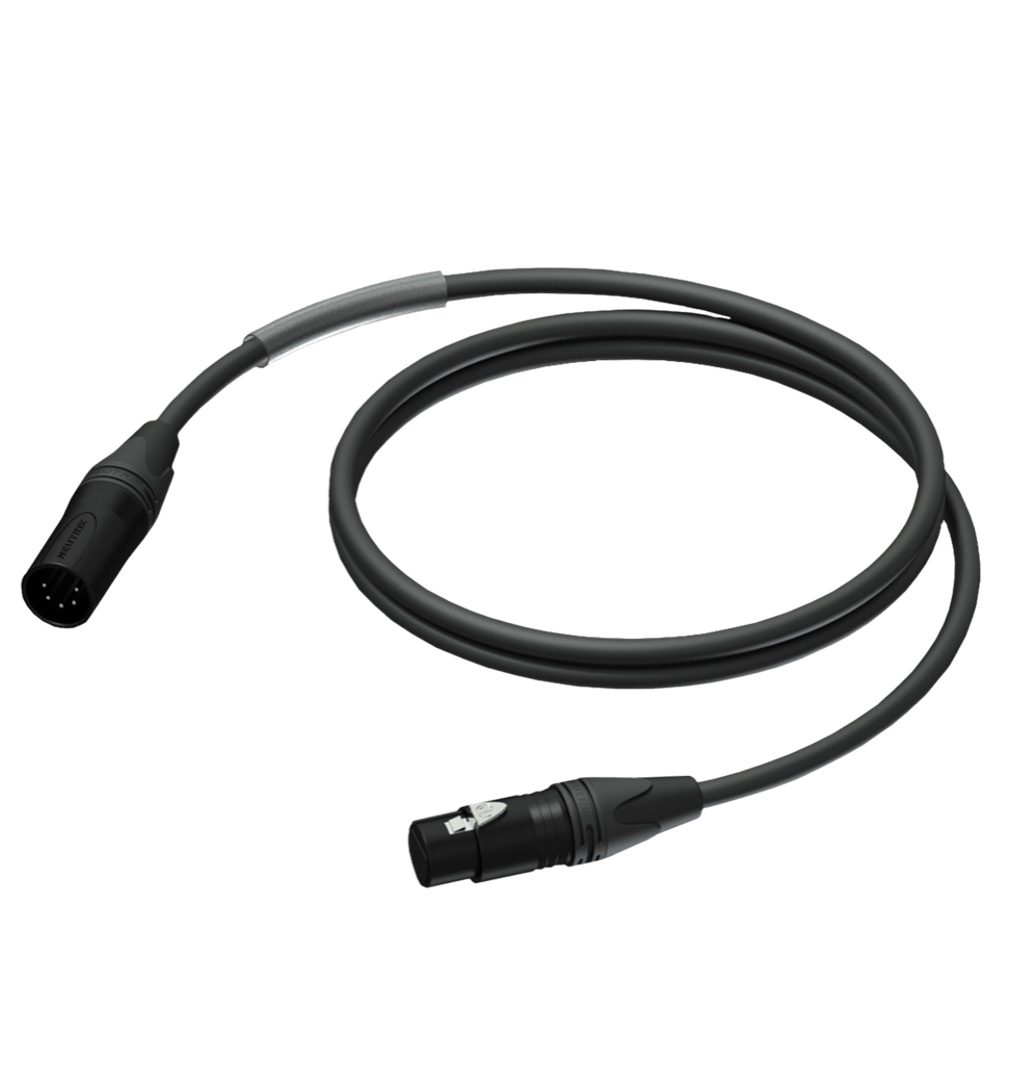

- Connecteurs : 3 ou 5 pin XLR (+1, -1 et terre → soustraction pour supprimer le bruit)
⚠️ Attention : Ne pas confondre avec les câbles XLR audio !
Les câbles DMX ont une impédance de 120Ω contre ~45Ω pour l'audio XLR
Tips: A TSM, on a joliement mis du gafer rose sur les cables XLR (au niveau des connecteurs) afin de facilement les distinguer
¶ ⚡ Alimentation électrique
Branchement triphasé :
- 1 phase = 32A ou 32A × 240V ≈ 7600W
- Importance cruciale : répartir les phases équitablement
💡 Conseil pro : On fonctionne toujousr à TSM avec des demies phases.
On fera donc attention a ne pas tirer plus de 3600W par demie phase (= prises du boitier de répartition de phase)
¶ 🎛️ Équipement et logiciel
¶ Fixtures (Projecteurs)
Les fixtures sont les éléments centraux de votre installation :
- Fichier de définition : lie adresse DMX et fonctionnalités
- Fourni par le constructeur (normalement...)
- Nombre de channels = nombre de fonctionnalités contrôlables

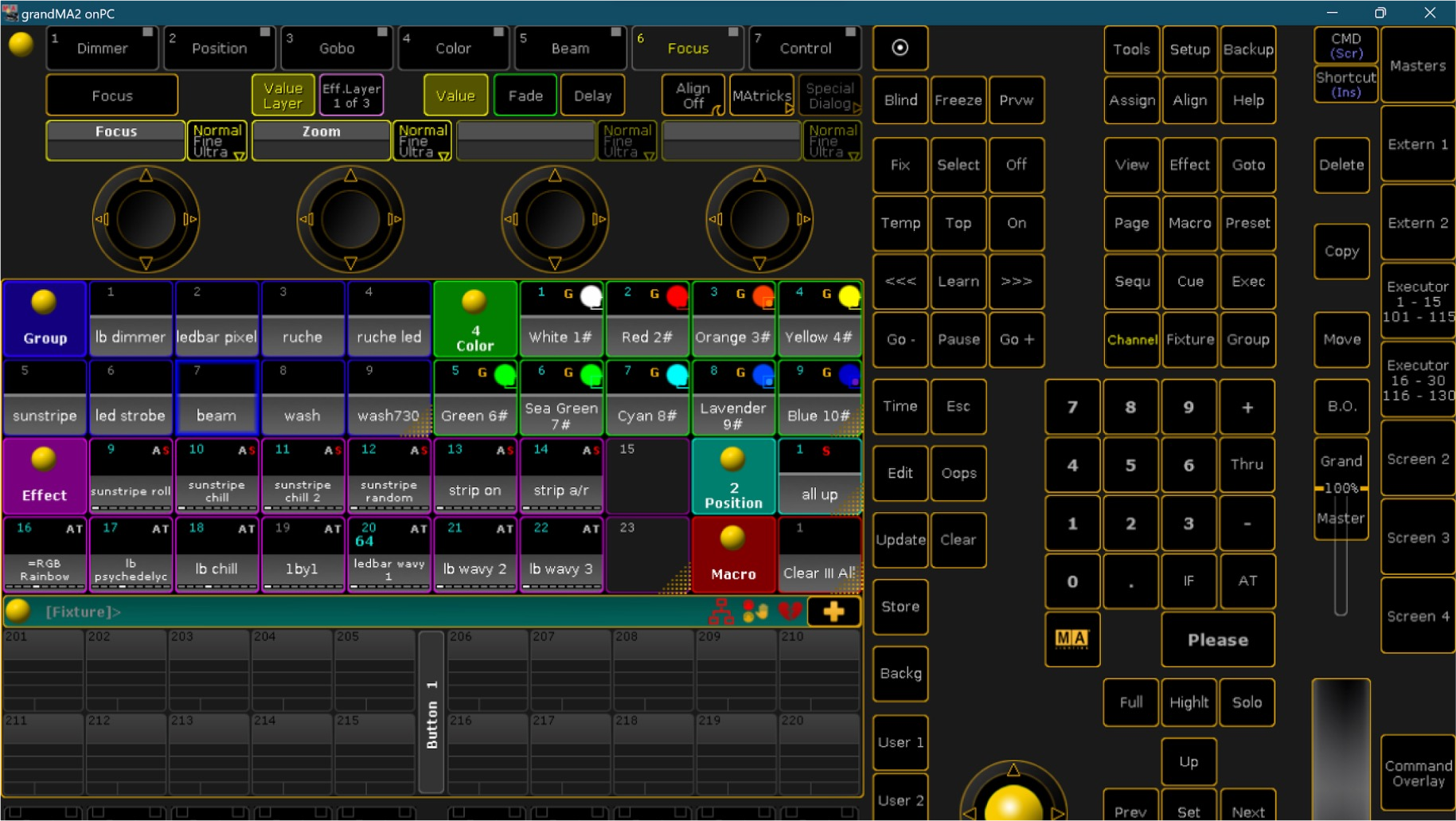

¶ GrandMa2 - La référence
Caractéristiques :
- Logiciel de contrôle professionnel pour l'envoi de signaux DMX

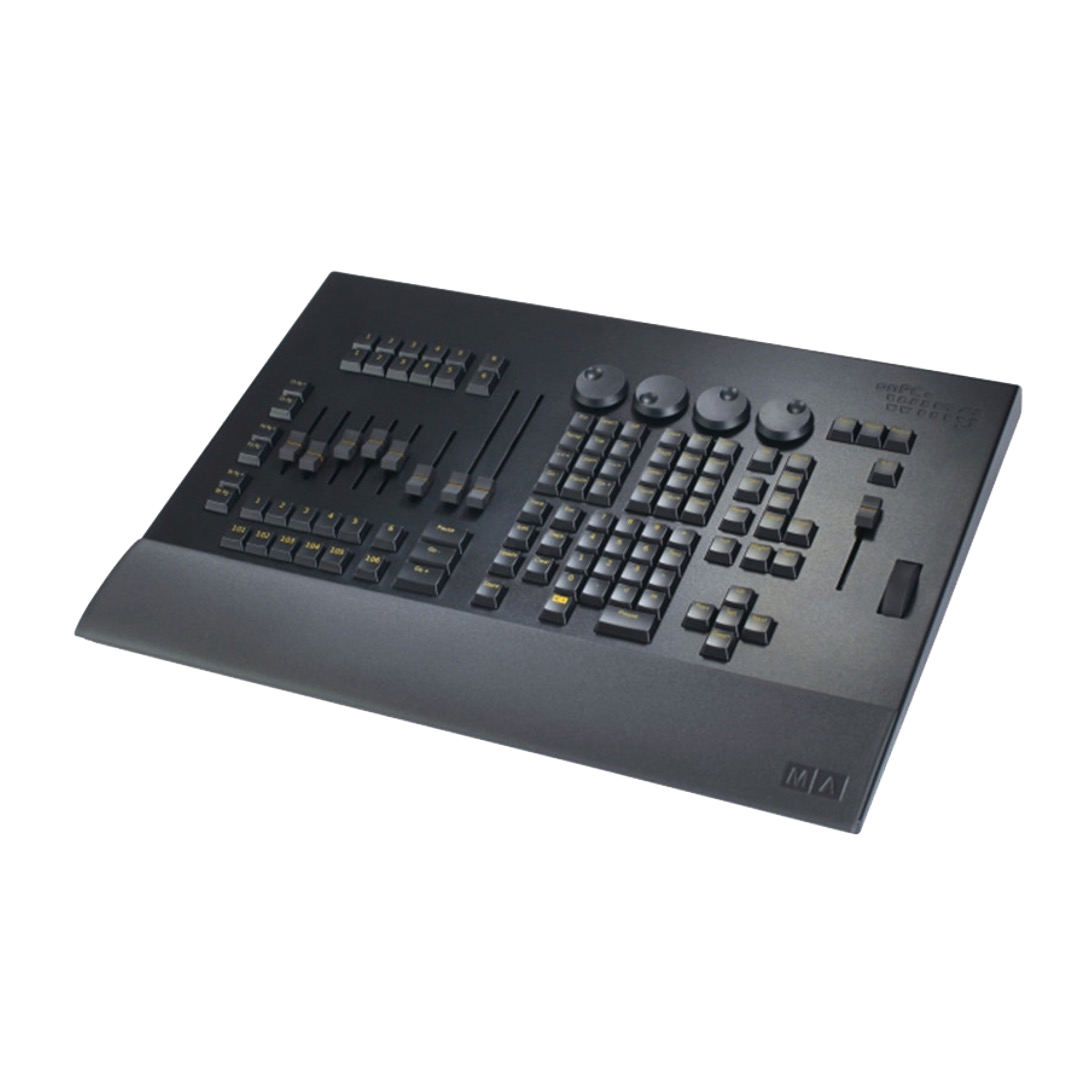

- Notre config : GrandMa2 onPc Wing → 3500€ 💰
- Interface qui imite une vraie console hardware
Le logiciel propose :
- Plusieurs pages avec différentes vues (Group, Effect, Color, Position...)
- Interface console à droite (réplication physique)
- Contrôle temps réel jusqu'à 65,536 paramètres
¶ 🔧 Configuration initiale
¶ Création d'un Show (Patch)
📋 Définition : Un "show" ou "patch" est le fichier de configuration qui va contrôler toutes vos lumières
Étapes :
- Créer un nouveau show

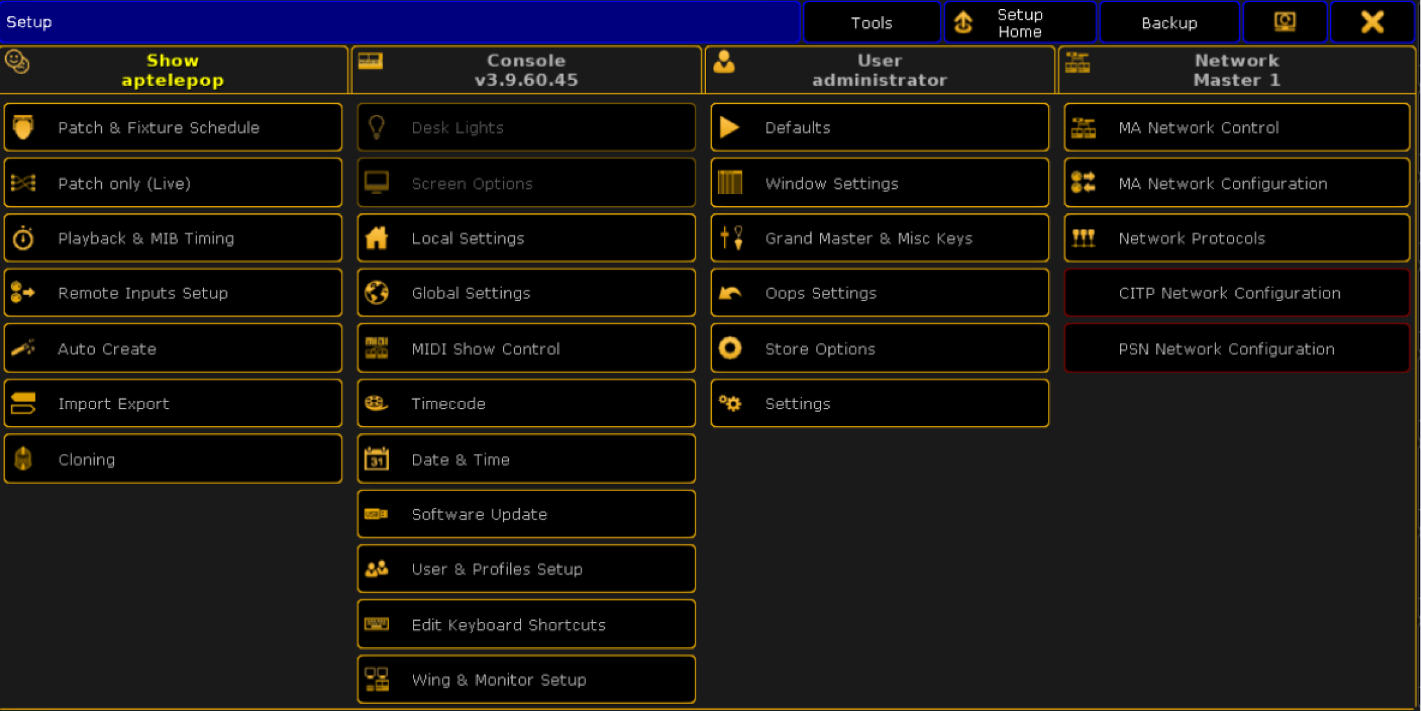

- Aller dans Setup → Patch & Fixture Schedule
- Configurer toutes les fixtures
 |
 |
|---|

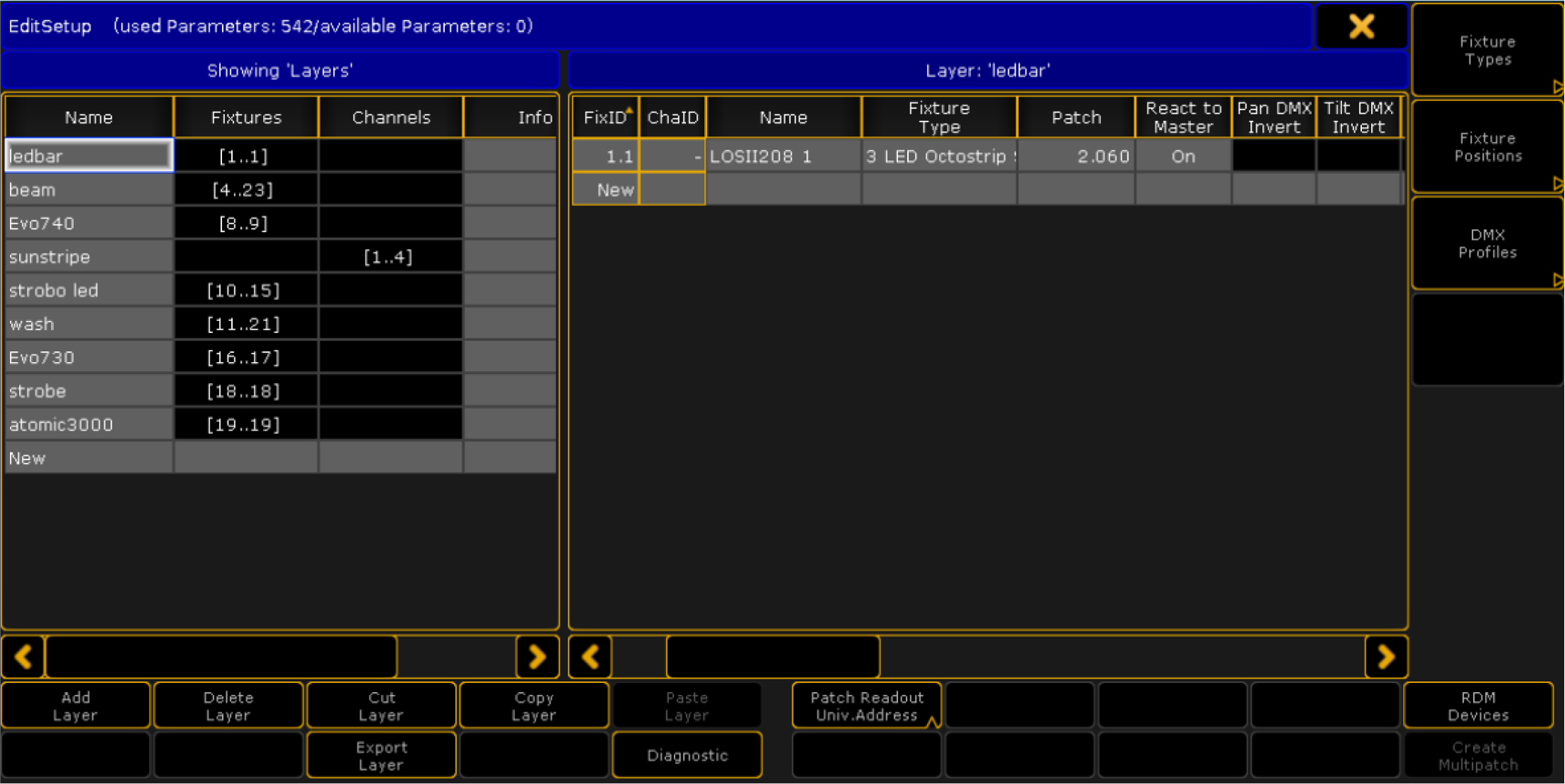

¶ Patch & Fixtures - Configuration détaillée
Procédure :

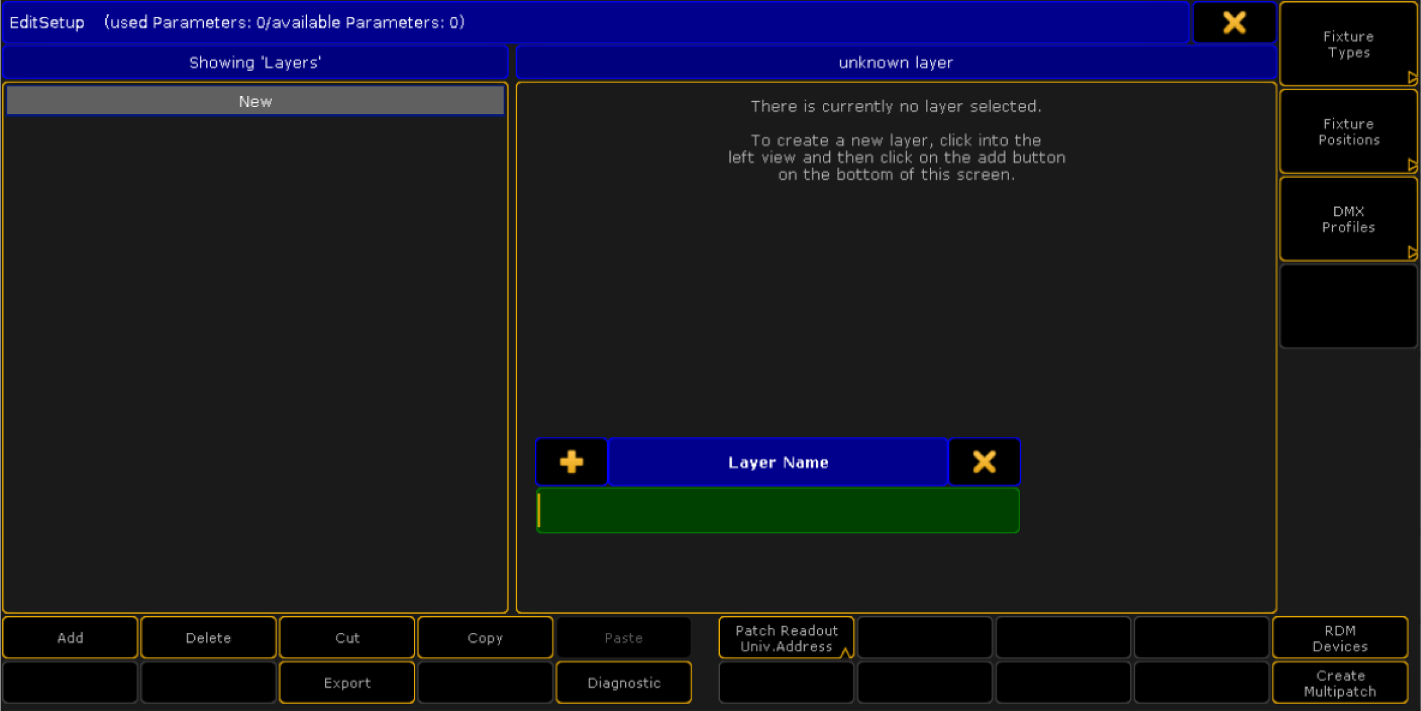

- Layer Name : Rentrer chaque groupe de lumières

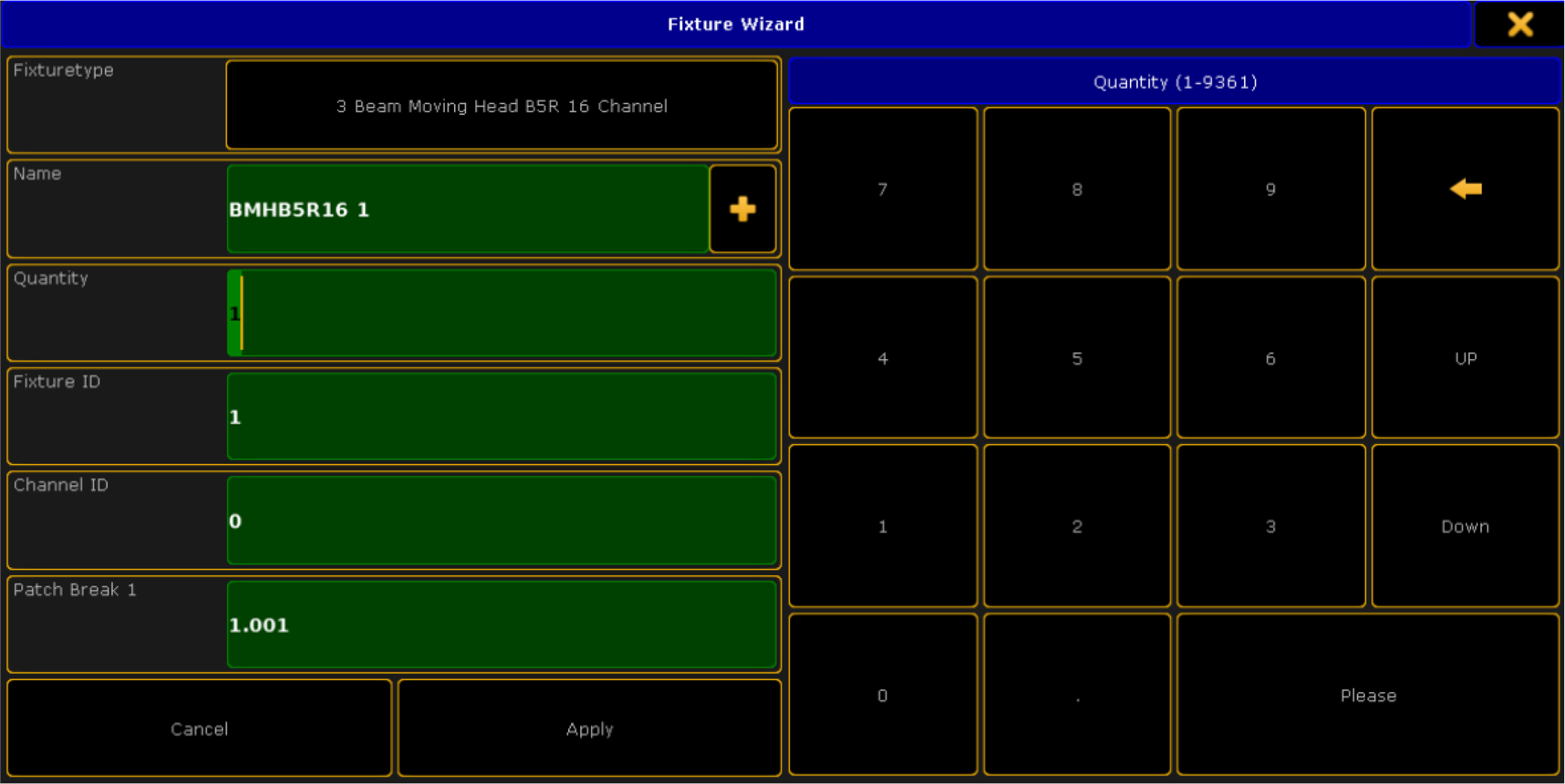

- Adresses DMX : Insérer les différentes adresses + quantité
- From Library : Trouver les fixtures dans l'onglet bibliothèque
- Fixture/Channel ID : Chaque lumière aura son identifiant unique
- Format Patch :
[N° d'univers].[Adresse](ex: 1.001, 1.010...)
Options avancées :
- Offsets et inversions d'axes selon position physique
- Vérification des adresses
- Sauvegarde obligatoire
⚠️ Vérification critique : S'assurer que chaque lumière a la bonne adresse DMX !
¶ 🖥️ Interface utilisateur
¶ Création de fenêtres de travail
Configuration écrans :
- Ouvrir Screen 2
- Cliquer sur l'écran → choisir "pools groups"
- Ajuster taille : tirer coin bas-gauche
- Ajuster position : déplacer coin haut-droite
- Tester différentes configurations

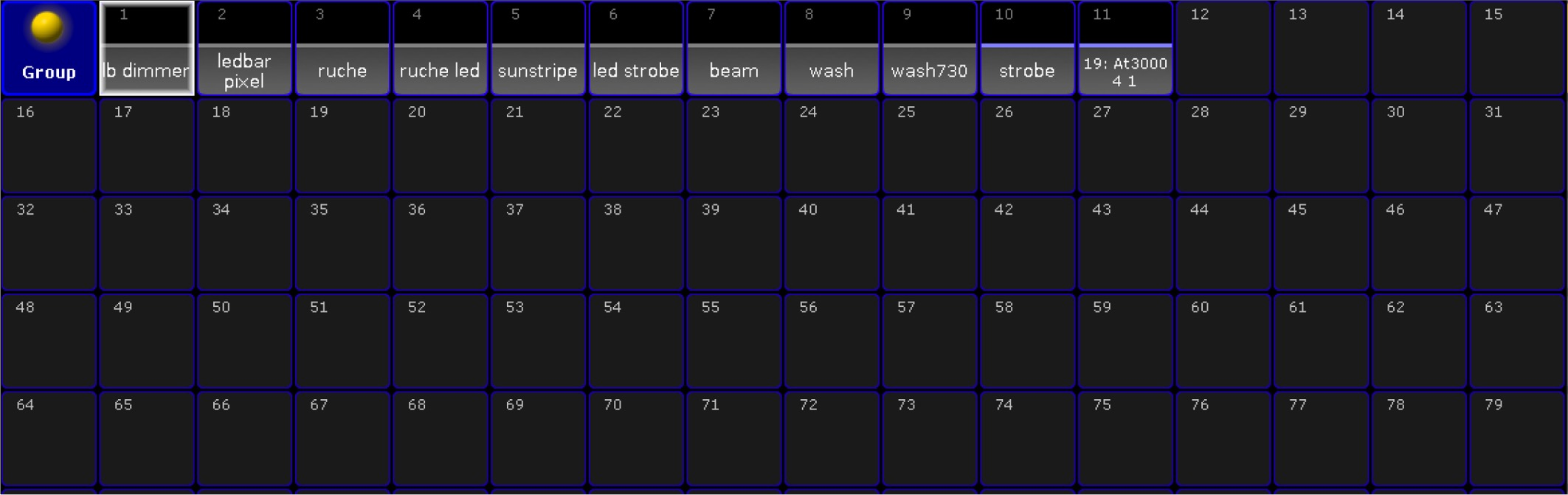

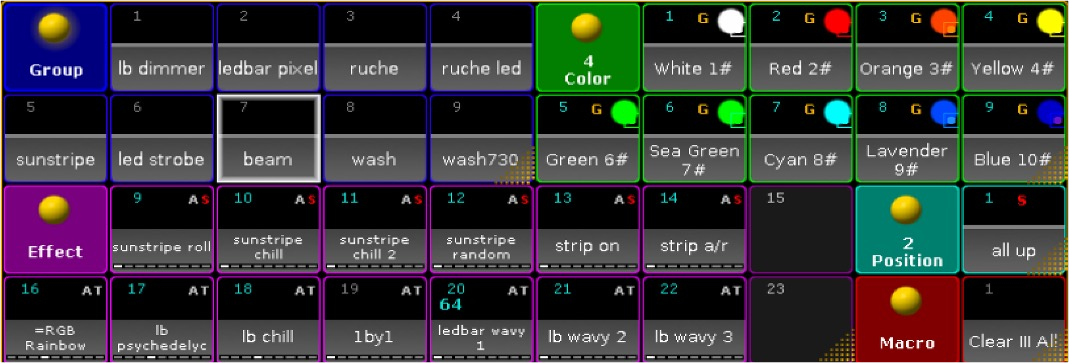

¶ Organisation en Groups

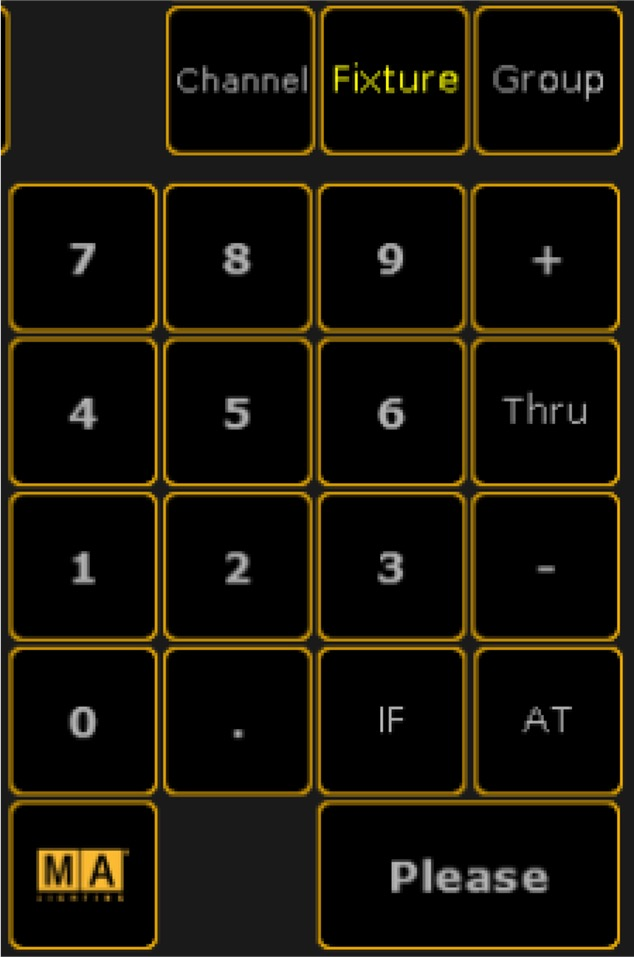

Syntaxe de sélection :
Fixture 1 Thru 4(de 1 à 4)Fixture 1 + 2 + 3 + 4(sélection multiple)
Procédure :
- Sélectionner fixtures
- Store
- Choisir case Group
- Renommer intelligiblement
 |
 |
|---|
¶ 🧪 Tests et vérifications
🚨 RÈGLE D'OR : NE PAS OUBLIER DE SPAMMER LE BOUTON CLEAR AVANT CHAQUE MODIF !!!
(3 fois minimum)
Test rapide :
- Sélectionner un group
- Faire "jouer" pour vérifier le fonctionnement
- Always CLEAR entre les manipulations
¶ ✨ Effets et animations

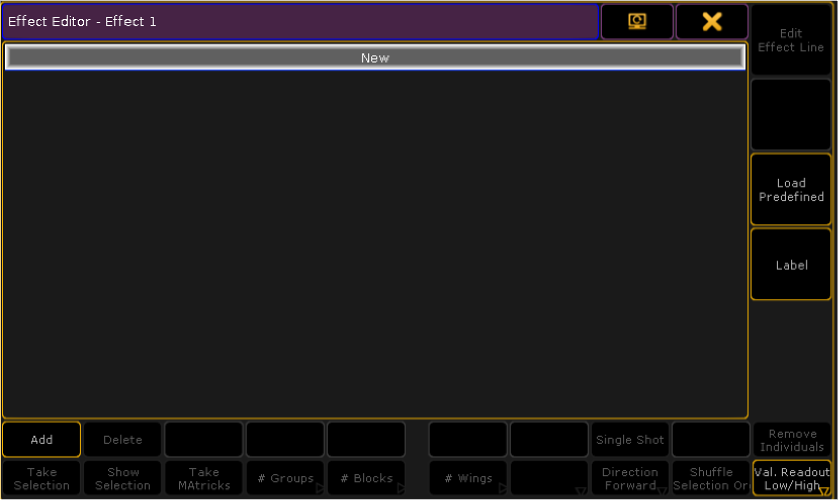

¶ Création d'effets
Procédure :
- Sélectionner le Group cible
- Clic droit sur case effet
- Choisir fonction + paramètres
- Nommer l'effet (Label)
- Valider
 |
 |
 |
|---|

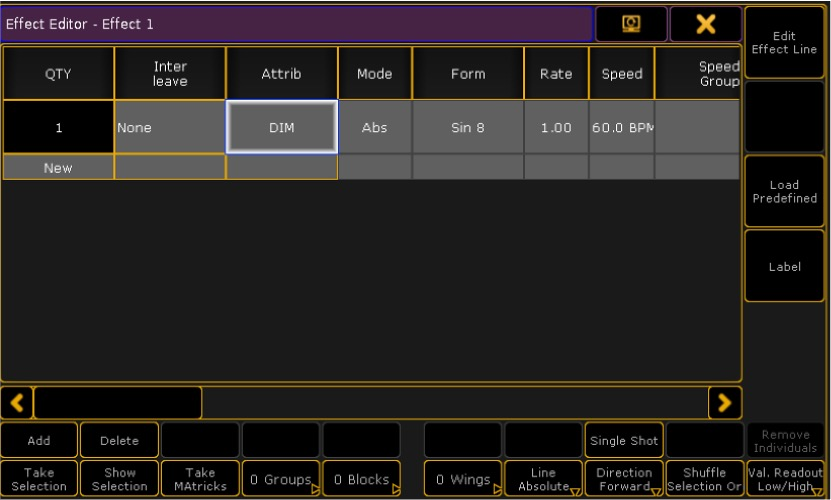

¶ Paramètres d'effets avancés
| Paramètre | Description | Usage |
|---|---|---|
| QTY | Nombre de lyres dans l'effet | Contrôle la densité |
| Attribute | Paramètre affecté | Pan, Tilt, Dimmer, Color... |
| Form | Forme de variation | Sine, Square, Random... |
| Rate | Ratio de vitesse | BPM ou Hz |
| Speed Group | Contrôle vitesse par fader | Assignation fader |
| Dir | Direction 🤯 | Forward/Backward |
| Phase | Déphasage 🙃 | Décalage temporel |
| Groups | Groupes de lyres | Sous-divisions |
| Blocks | Groupes de lumières | Organisation |
| Wing | Complexe 🗿 | Avancé |
¶ 🎨 Couleurs et positions

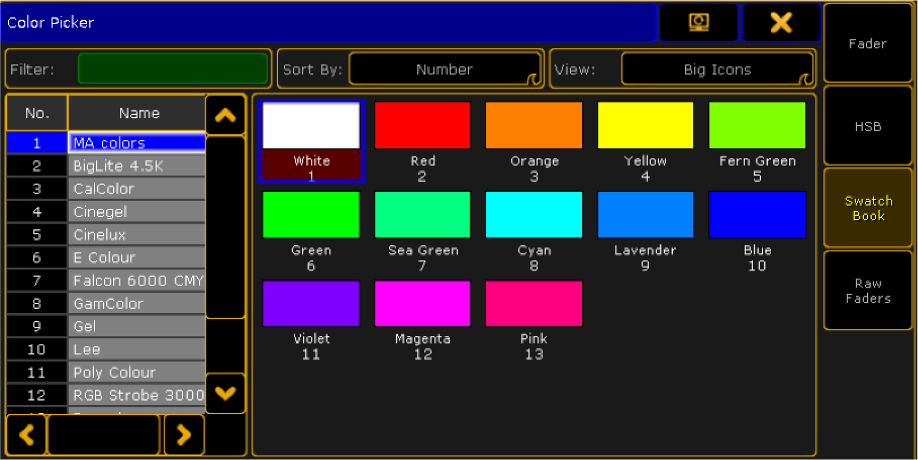

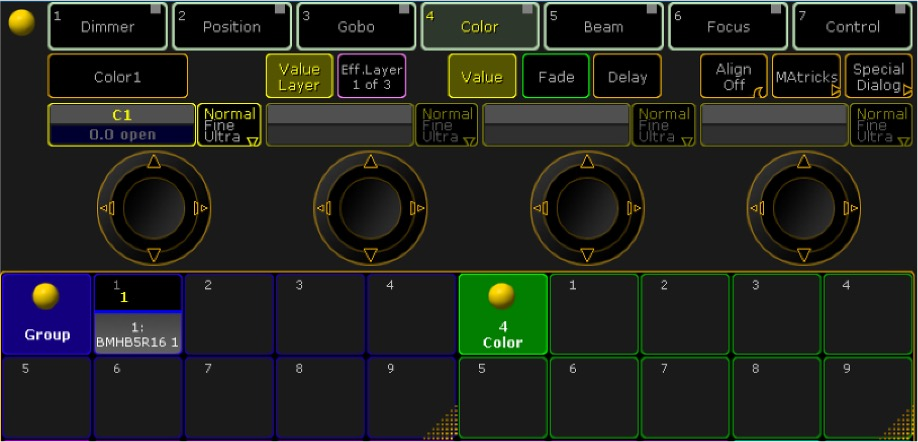

¶ Gestion couleurs
Workflow couleurs :
- Sélectionner Group (ou tous pour couleurs universelles)
- Onglet Color
- Recommandation : Special Dialog (en haut à droite)
- Choisir couleur dans le picker

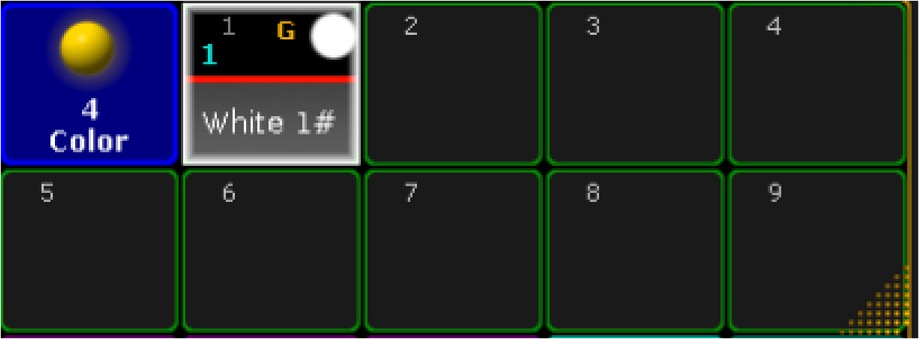

- Store → Choisir case dans color
- Mettre boîte couleur dans une fenêtre
 |
 |
 |
|---|
💡 Astuce : C'est exactement pareil pour les positions !
¶ 🎭 Vues et organisation

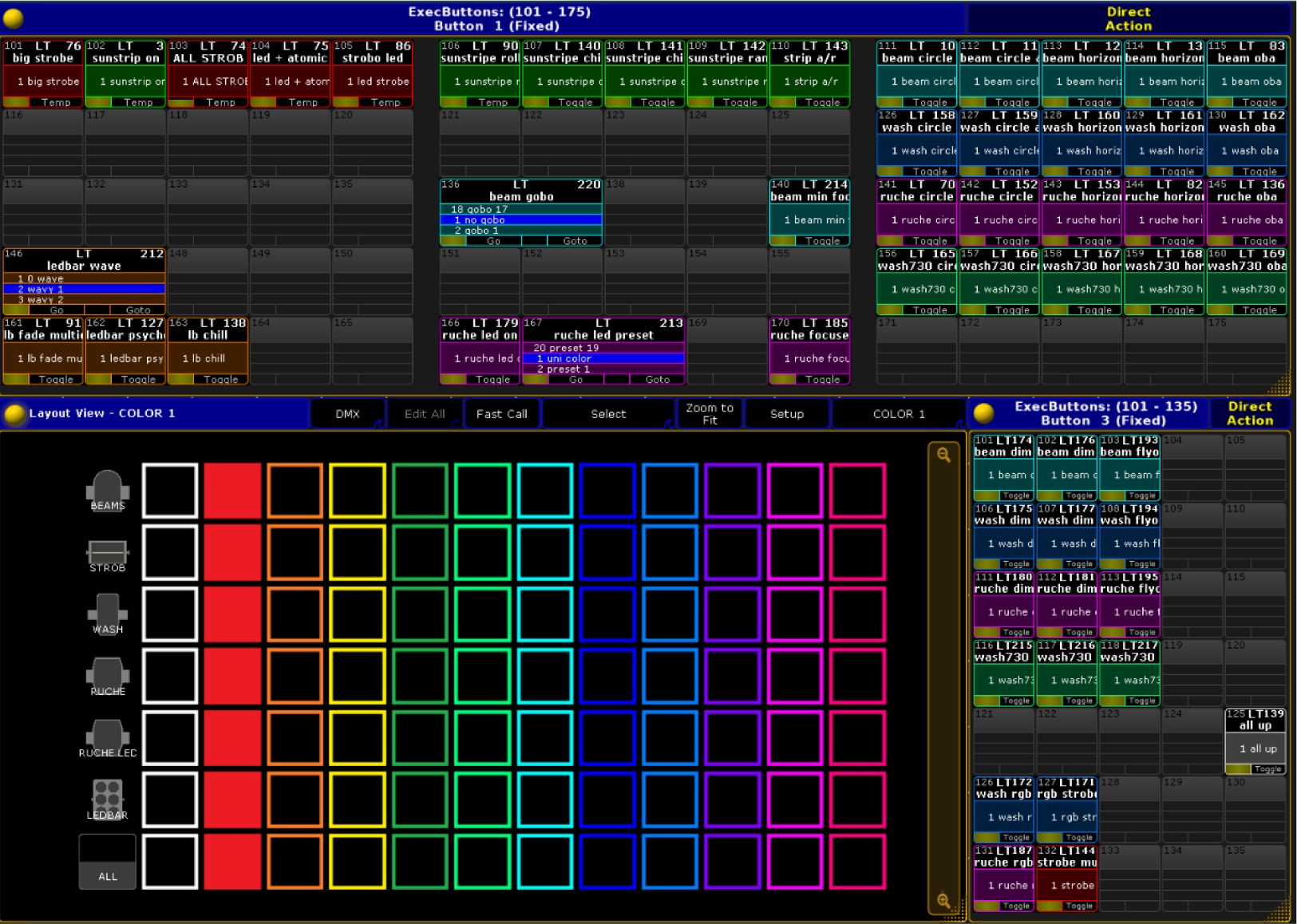

¶ Les Views (Vues)
Fonctionnalités :
- Screens multiples (visibles à droite)
- Affichage personnalisable et sauvegardable
- Store → Appuyer sur case view
- Usages spécialisés : création effets, positions, couleurs...
📋 Organisation recommandée :
- Vue 1 : Contrôles principaux
- Vue 2 : Effets et animations
- Vue 3 : Couleurs et positions
- Vue 4 : Macros avancées
¶ 🎛️ Contrôles et exécution

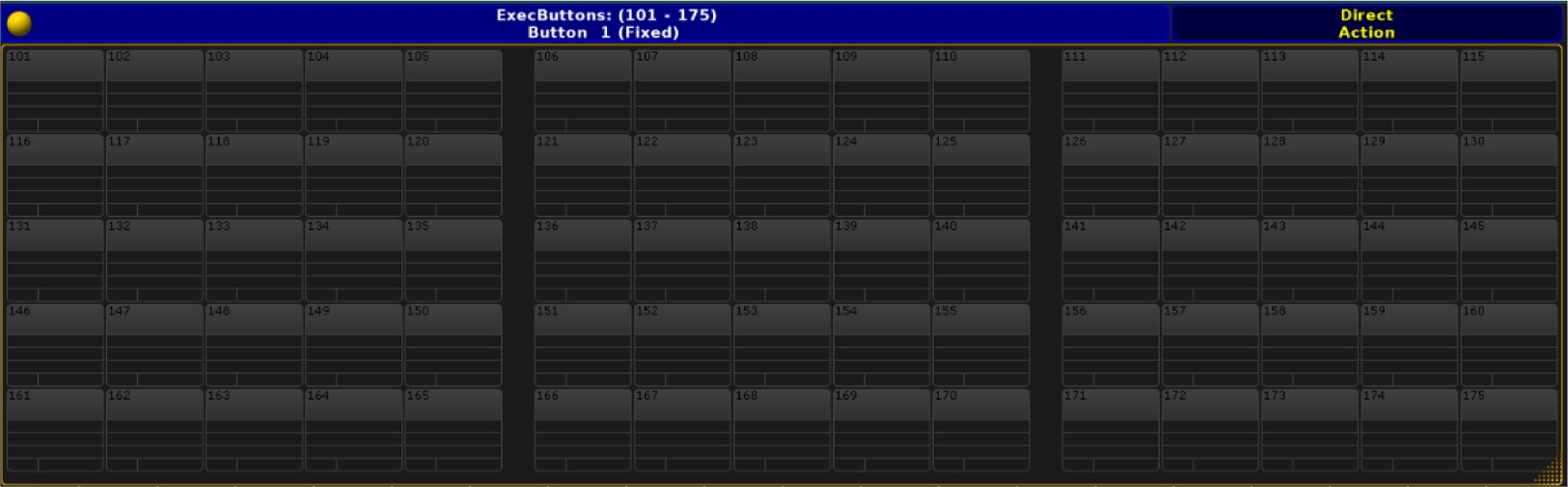

¶ Exécuteurs (Action Buttons)
Configuration :
- Dans une view → mettre boîte "action button"
- Sélectionner Group
- Sélectionner effet/couleur/position/macro
- Store sur case exec button
- Assign → Temp x2 (Mode Toggle)
- Clear 3 fois pour désélectionner
 |
 |
|---|
Options avancées :
- Merge : combine avec existant
- Overwrite : remplace
- Create 2nd cue : séquence
- Direct Action : activation par clic
⚠️ Attention : Les exécuteurs fonctionnent par page !
En cas d'erreur, revenir à la page 1

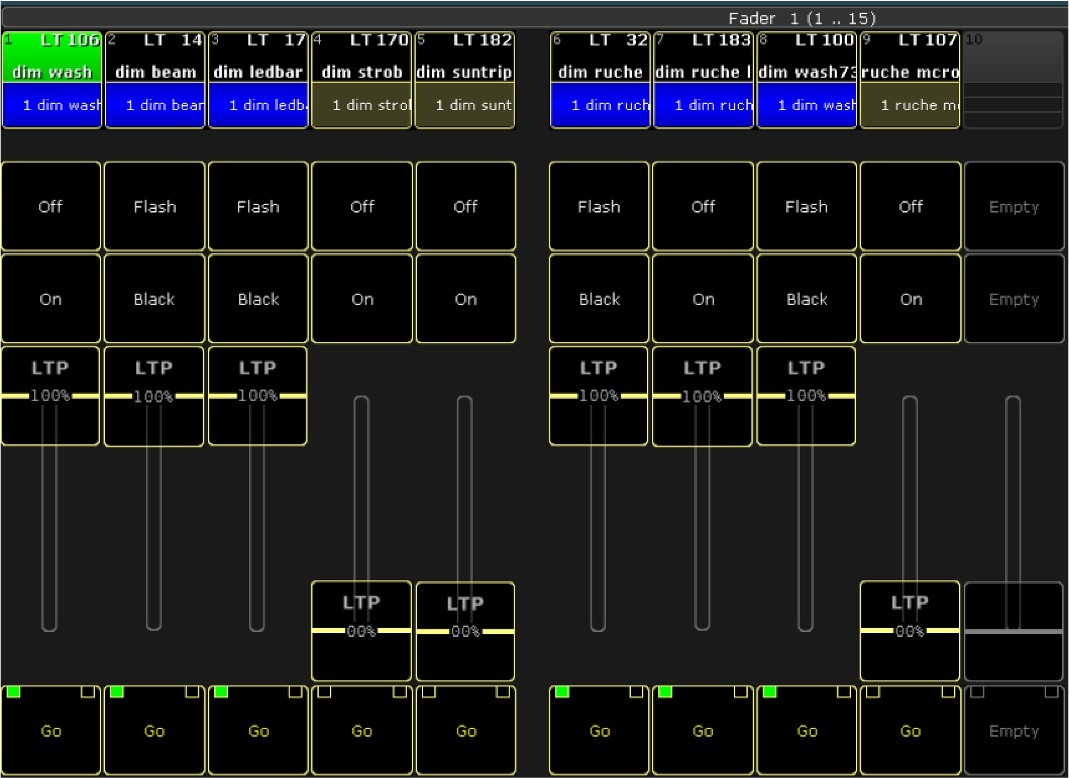

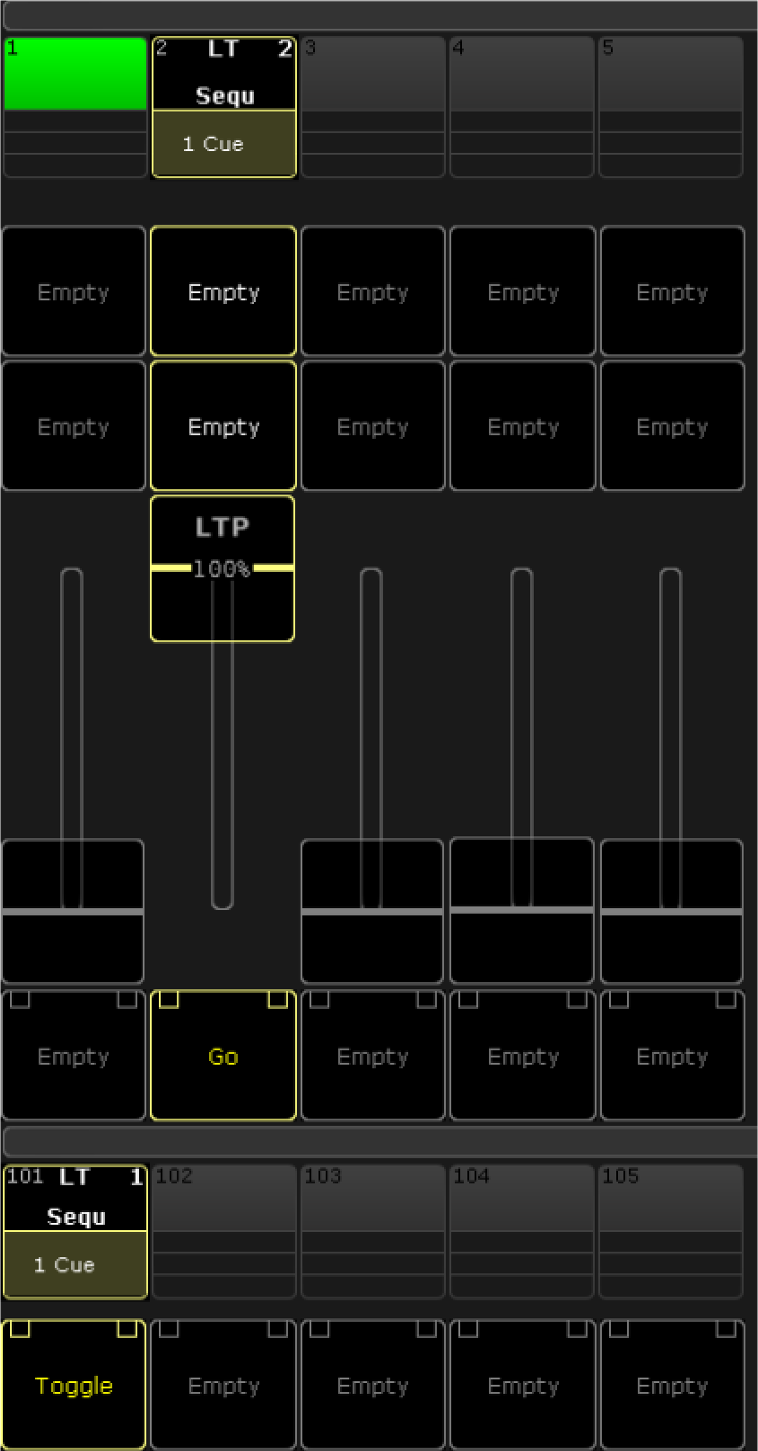

¶ Faders (Curseurs)
Configuration similaire :
- Store sur case du dessous
- Visualisation dans 'Executor 1-15'
- Boutons physiques = boutons GrandMa2
- Modification : assign + clic sur fader
¶ Au final
 |
 |
|---|
¶ 📚 Ressources et progression
¶ Logiciels recommandés
🔧 Outils essentiels :
- GrandMa2 (logiciel principal)
- Ma 3D → Visualisation 3D de la scène
- GrandMa2.fr → Tutoriels "apprendre à partir de 0"
¶ 📺 Chaînes YouTube incontournables
| Chaîne | Spécialité | Lien |
|---|---|---|
| Le Coin des Lighteux | Tutoriels FR | https://www.youtube.com/@LeCoindesLighteux |
| Christian Jackson | Tutorials EN | https://www.youtube.com/@christianjackson |
| Pierre-Antoine Palmero | Formations avancées | Contact direct |
¶ 🚀 Prochaines étapes - Light 102
Modules avancés à venir :
- LayoutView : Visualisation 2D/3D
- Macros : Automatisation complexe
- ColorPicker : Gestion couleurs avancée
- Effets avancés : Programmation complexe
- Shows de festival : Gestion événements
💼 Ressources supplémentaires :
Une copie de patch avancé peut vous être fournie sur demande
¶ ⚡ Aide-mémoire rapide
¶ Commandes essentielles
CLEAR CLEAR CLEAR → Avant chaque action !
Fixture 1 Thru 10 → Sélection plage
Store → Sauvegarder
Assign → Configurer
Edit → Modifier
¶ Raccourcis workflow
- Patch → Groups → Test → Effects → Colors → Views → Exec/Faders
- Toujours CLEAR entre les étapes
- Sauvegarder régulièrement le show
- Tester chaque élément avant passage au suivant
🎯 Objectif : Maîtriser ce workflow pour être autonome sur GrandMa2 !
