¶ Introduction
Nous verrons dans cette formation comment maitriser les bases de captures et comment nous nous en servons à TSM
¶ Prérequis
Capture Student ou Version Pro (comme présente sur les PCs)
Important: Les fichiers captures pro (.c2p) ne peuvent être ouverts par la version student (.c2s) et inversement
¶ Utilisation de modèles
Vous trouverez les modèles du foyer ainsi que de l'exterieur ci dessous.
Ici le foyer et là le modèle exterieur.stl aux bonnes dimensions
Il suffit de les importer et faisant Fichier > Importer un fichier et sélectionner le .mvr/.stl
Une fois que la fenêtre s'affiche, il faut faire un glisser depuis l'icône Clone.
¶ Utilisation
La librairie de fixtures est restreinte sur la version Student.
Quelques raccourcis clavier utiles pour mieux naviguer:
Ctrl + 1: Vue dessus
Ctrl + 2: Vue face
Ctrl + 3: Vue profil
Ctrl + K: Mirroir
Ctrl + T: Transormation
Ctrl + D: Duplication
¶ Recréer une scène simple.
Pour vous entrainer, vous pouvez recréer cette scène simple mais utilisant différentes techniques du logiciel. Vous pourrez aussi vous entrainer sur la fonctionalitée exportation de capture.
Les plans sont disponibles ici (capture PRO 2024)
¶ Trucs avancés
Nous allons maintenant apprendre à faire des calques, gérer des vues filtrées ainsi que faire de l'exportation en PDF.
Pour ce faire, vous trouverez les plans de la warmup exterieure ici
(à importer de la même manière que les précédents)

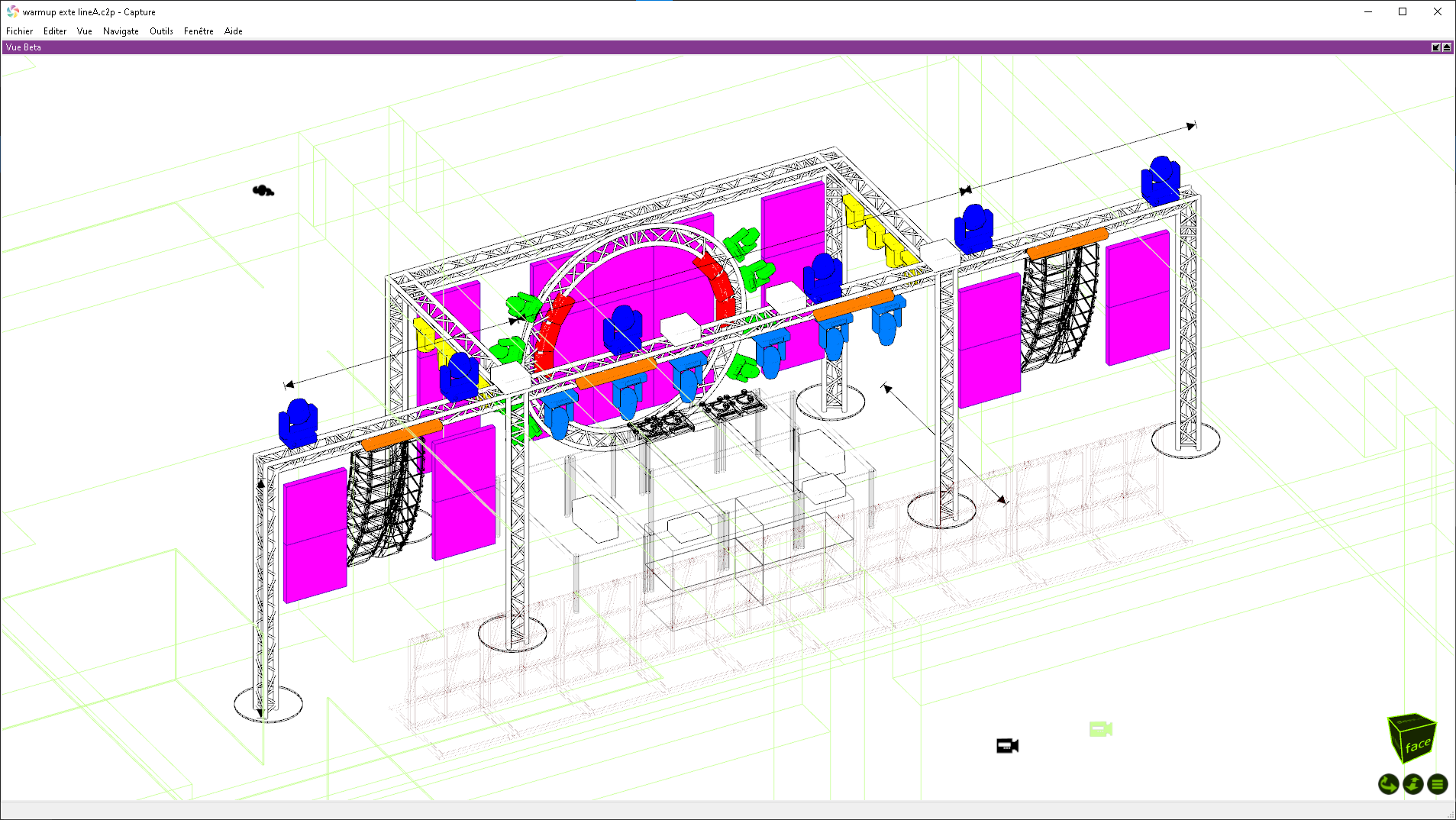

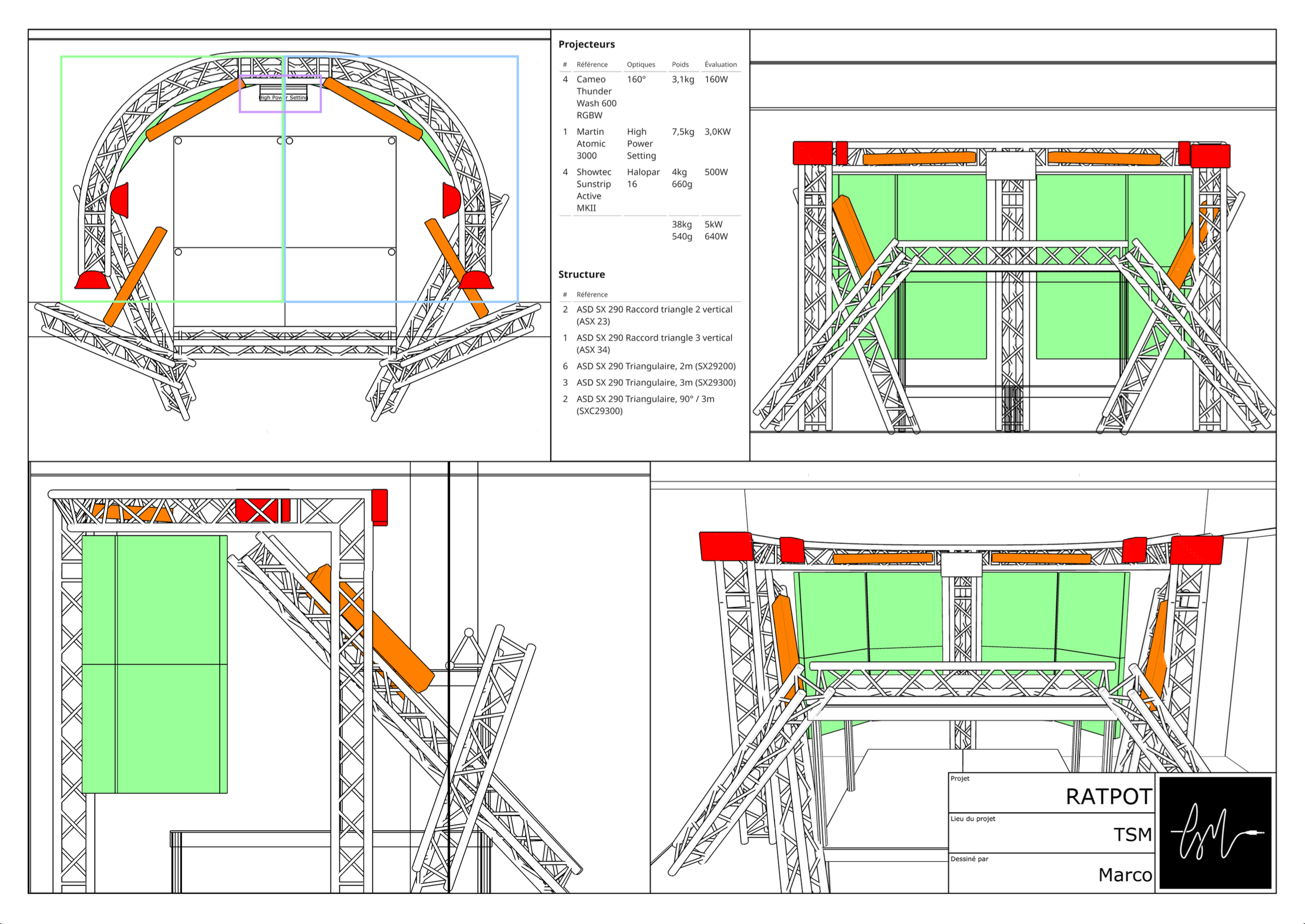

Le but étant d'avoir une vue simillaire à celle ci et de faire un export classique avec une vue sur le dessus, côté face et ortogonale ainsi qu'avec un rapport des fixtures.
