¶ Calage Rack Son
Ce tutoriel expliquera comment calibrer le systeme son de TSM (dans le cas d'un système live)
¶ Hardware
¶ Processeur et amplification
Le rack son de TSM est dans 90% des cas composé d'un processeur DBX PA2 ainsi que de 2 ou plus amplificateurs.
Pour ce tutoriel nous prendront le rack son suivant: (TA2400 + CPX2600)
Pour d'autre questions / utilisatioin avancée, il faut se référer au manuel du DBX PA2: driverack_pa2.pdf
¶ Micro

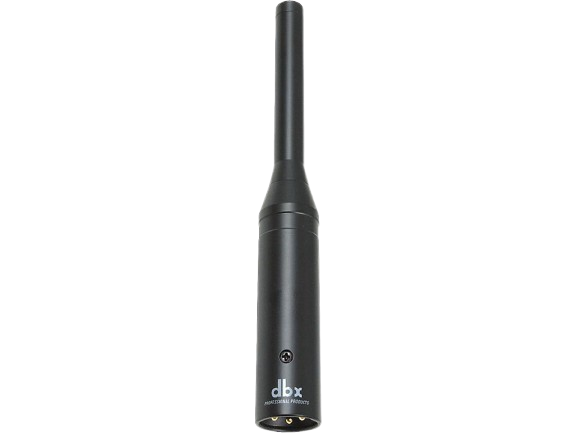

De plus nous utiliserons un micro de mesure qui est le DBX RTA-M

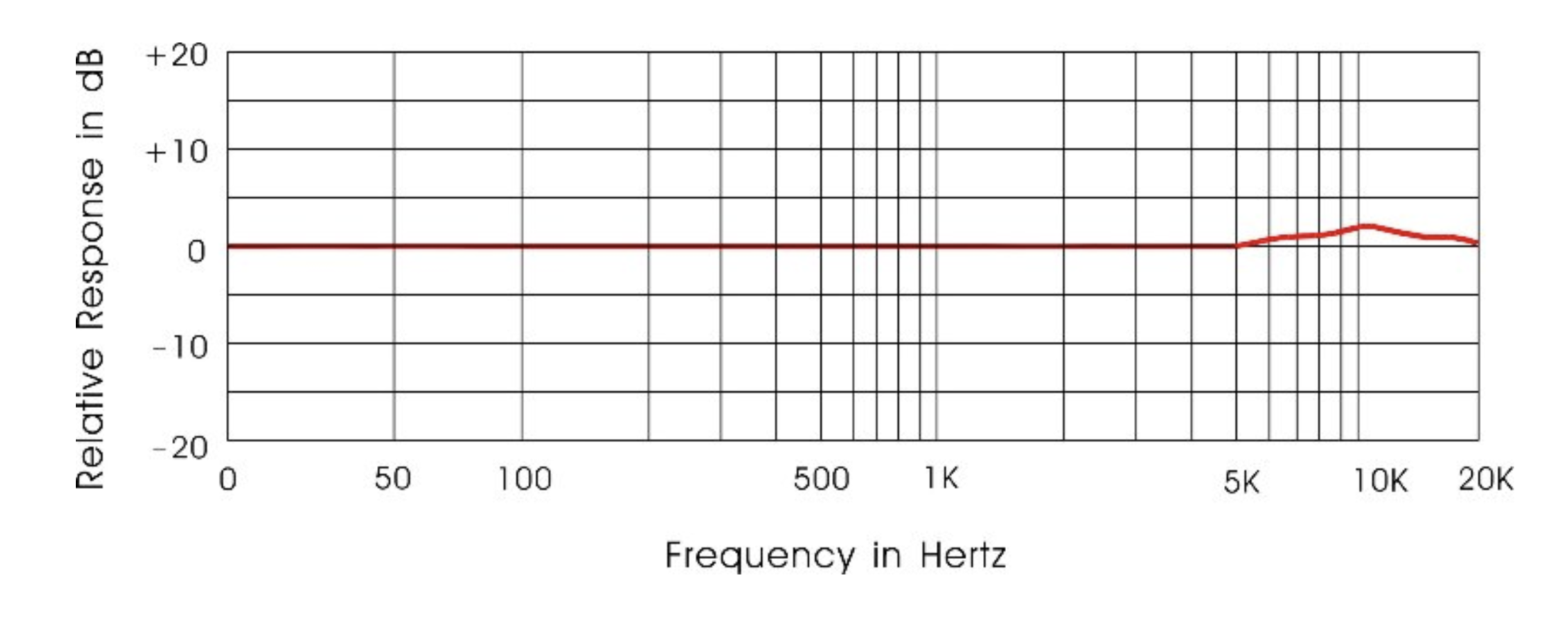

C'est un micro omnidirectionnel (cela signifie qu'il faudra le tenir a la verticale pendant les mesures), qui a une réponse de 20 Hz à 20kHz a peut prêt plate sur tout le spectre (on y reviendra un peu plus tard).
La spec complète peut être trouvée ici: rta-m_cutsheet_original.pdf
¶ Software
Afin de rester concis nous allons utiliser uniquement l'application de controle du processeur (PA2 Control)
Elle est disponible sur Windows, Mac et téléphones: https://dbxpro.com/en/products/driverack-pa2 (dispo sur la section Software)
Il faut que l'appareil faisant tourner l'appli et que le PA2 soient sur le même réseau.
¶ Fonctionnement
¶ Sorties
Pour accéder aux niveaux et mute des sorties depuis l'application, il faut accéder à la vue niveau en haut a droite.
¶ Sauvergarder des presets
Afin de sauvergarder la configuration (ce que je recommande de faire), il faut cliquer sur l'icone de liste en haut depuis l'application:

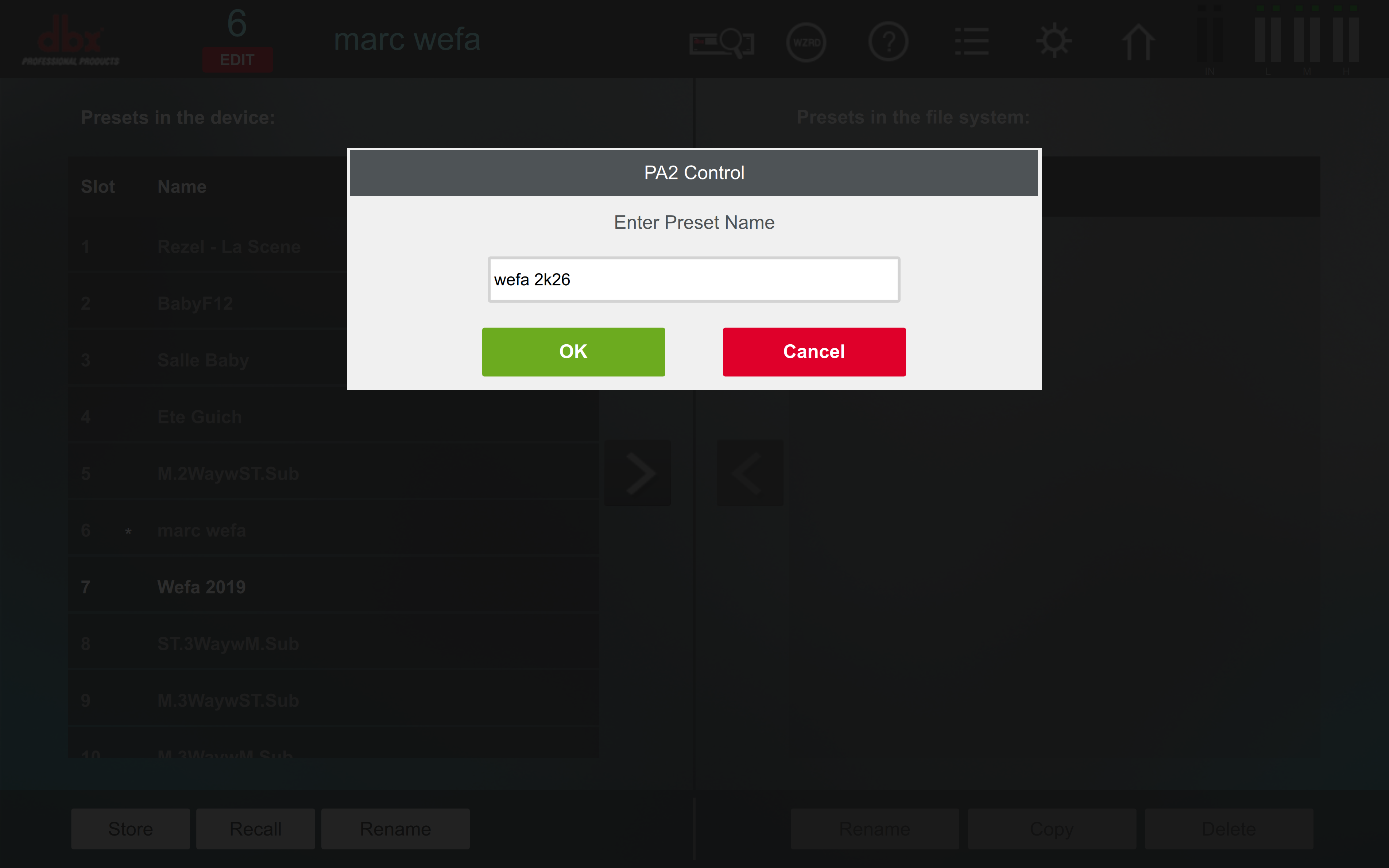

Puis faire un Store pour enregistrer un preset et lui donner un nom.
Pour rappeller le preset, il faut selectionner le preset et puis faire Recall
¶ Calage
¶ Vérifier le crossover
Pour éviter d'éventuels probleèmes il faut vérifier le Xover. C'est ce qui permet de split le son en plusieurs sorties différentes et qui applique un filtre spécifique en fonction de chaque sortie.
Sur Crossover on peut le configurer:
On recommande un Xover à 90Hz pour les subs avec un -12dB/dec et 100HZ à +12db/dec pour les F15.
¶ Vérifier la phase et les délais.
Comme nous utilisons en général notre système avec 2 front et des subs tous alignés, nous ne jouns pas trop avec les délais ou inversion de phase.
Cependant cela pourrait être intéréssant dans un cas d'usage où plusieurs F15 / autres enceintes du même type doivent être rajoutée pour faire un rappel de son plus loin dans la foule.
Se référer au manuel pour plus d'info (il est très complet) driverack_pa2.pdf
¶ Calibration du clip
Afin d'éviter de faire saturer les amplis a fort volume sonore, nous voulons faire clipper les amplis dans les pires circonstances possibles.
Pour cela il faut:
- Débrancher les enceintes
- Faire clipper le son sur le mixeur (préférer mettre un bruit rose en entrée ou un son de référence)
- Monter les trims des amplis jusqu'au clip
Une fois la lumière visible ou légèrement visible il faut configurer un limiteur en fonction du type d'enceinte.
Sur la page d'acceuil on peut aller sur limiter:

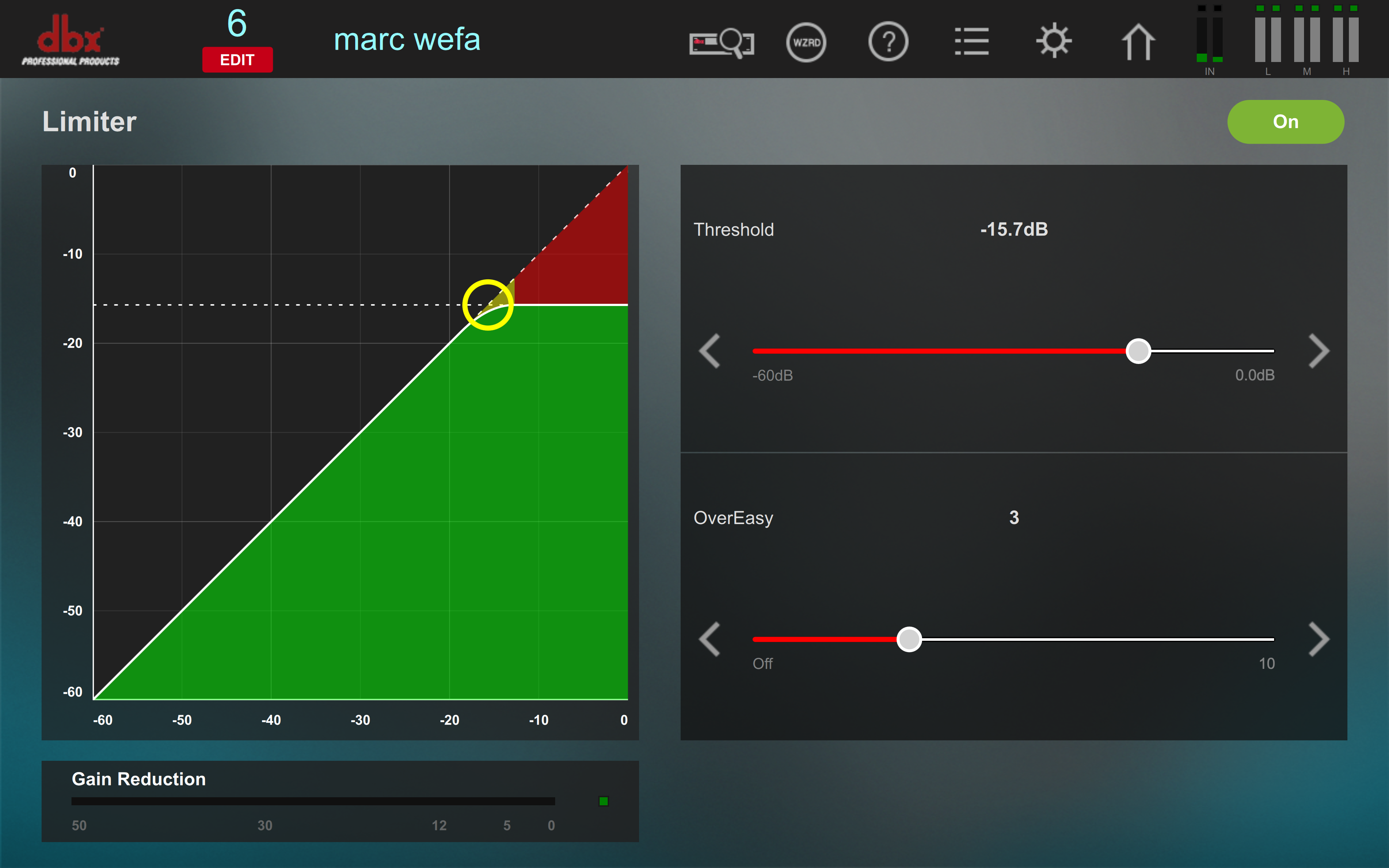

Et puis configurer un limiter et baisser le threshold une fois que la lumière Clip ne clignotte plus sur l'ampli:
¶ EQ
Le processeur dispose de 4 eq paramétriques 8 bandes (1 global + 1 par sortie). Je vous déconseille EXTREMEMENT FORTEMENT d'utiliser le GEQ (égaliseur graphique). Celui du PA2 est partculièrement ignoble.
Pour tout ce qui est égalisation, uniquement utiliser les paramétriques.
¶ AutoEQ
Pendant toute les mesures, il faudra le plus grand silence dans la salle, cela peut impacter les mesures voire le processeur peut refuser de calculer car il y a trop de noise floor dans la salle.
Il faut aussi tenir le micro a la verticale
La première étape est de vérifier dans les paramètres que le micro est bien le RTA-M et que la réponse souhaitée est performance.
Après avoir calibré le crossover et le gain, on peut faire un AutoEQ afin d'avoir une bonne base équilibrée de son qu'on pourra ajuster par la suite.
Pour cela il faut se rendre dans:

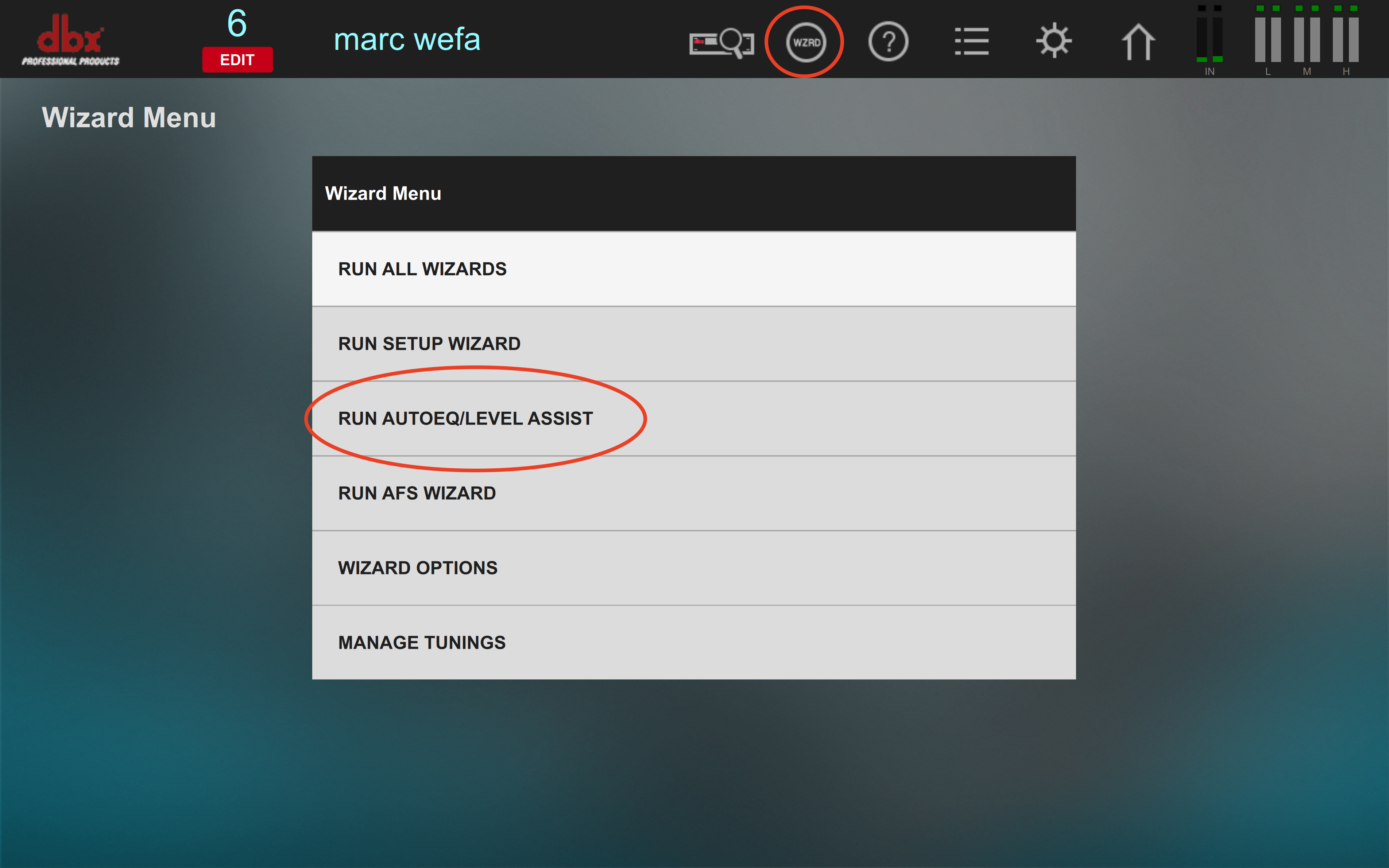

Wizard (bouton **WZRD** en haut)> Run AutoEQ / Level Assist > AutoEQ only
Puis sélectionner la précision de l'EQ (cela va jouer sur le nombre de mesure qui seront prises, préférer BEST)

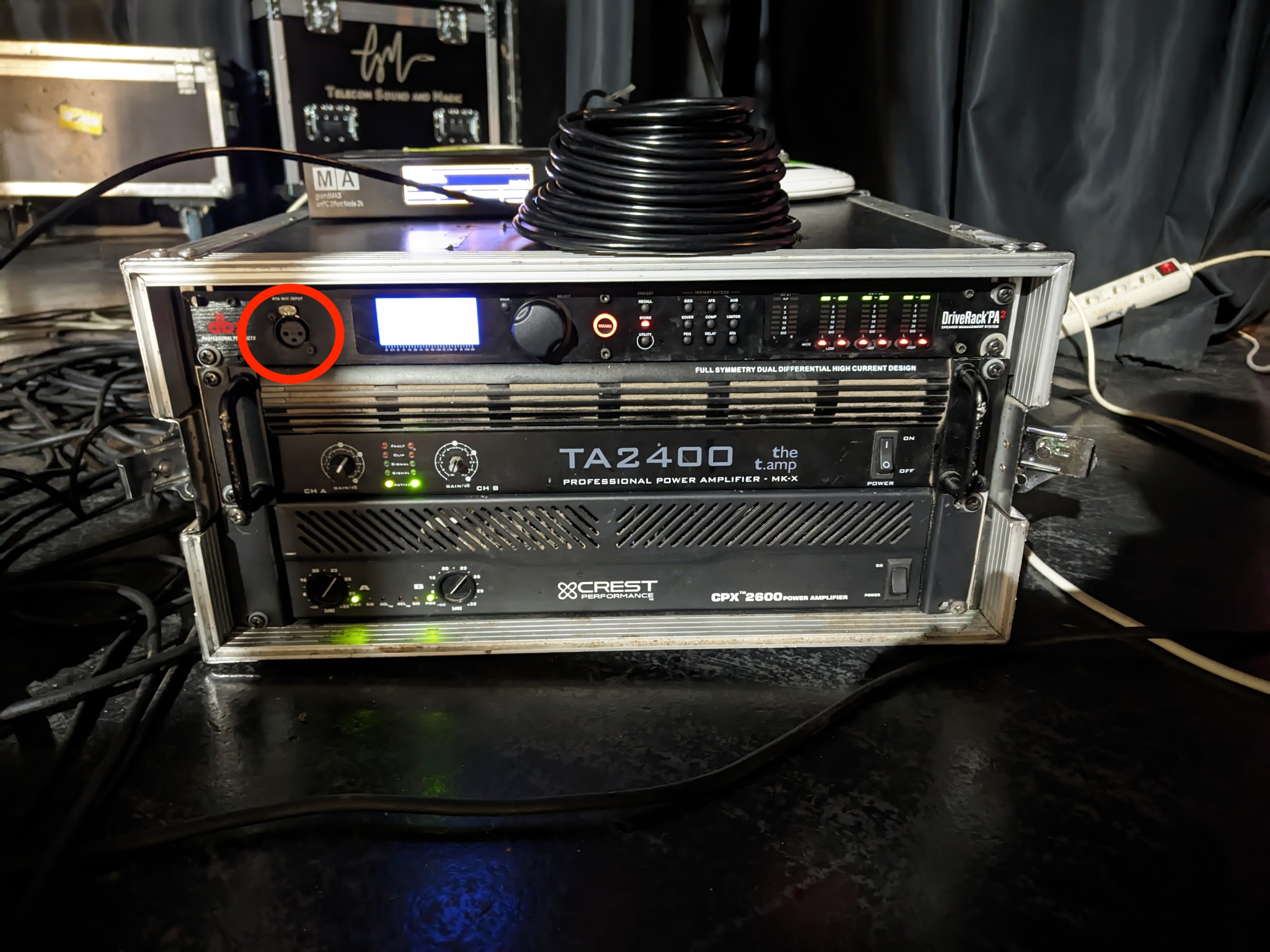

Ensuite il faut brancher le RTA-M sur l'entrée micro sur la face du processeur avec un XLR assez long de quoi se déplacer dans toute la salle:
Cette entrée XLR donne +15 VDC en phantom power au micro
La première mesure calibrera le niveau sonore du son utilisé pour le test de réponse en fréquence. Il faut bien se mettre au centre de la pièce

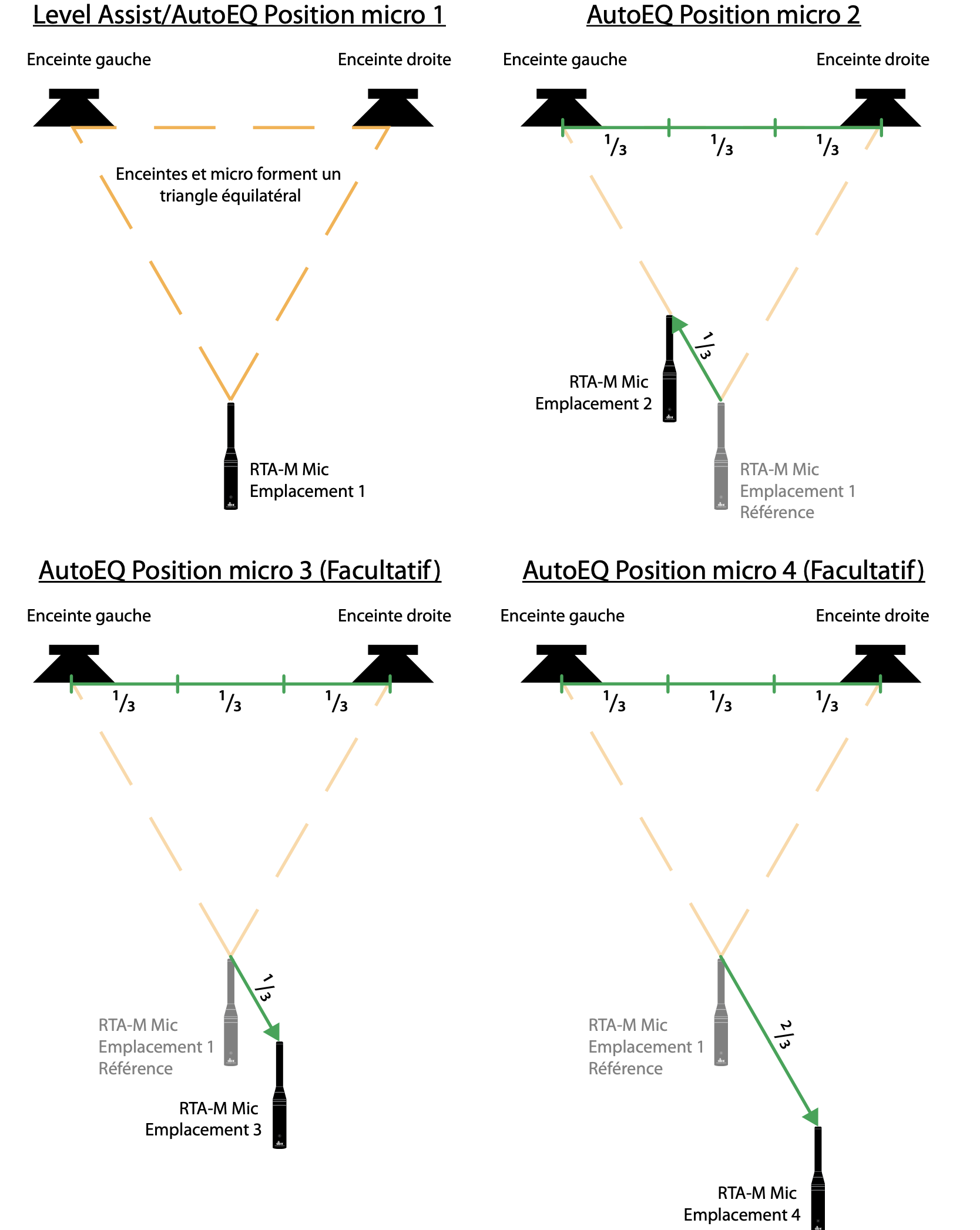

Ensuite il faut suivre les instructions à l'écran. Les emplacements ideaux pour les mesures sont les suivants:
Une fois les mesures terminées, il faut attendre un petit peu avant que le calcul se finisse et on peut accéder à la courbe calculée en allant sur AutoEQ:
¶ PEQ Manuel

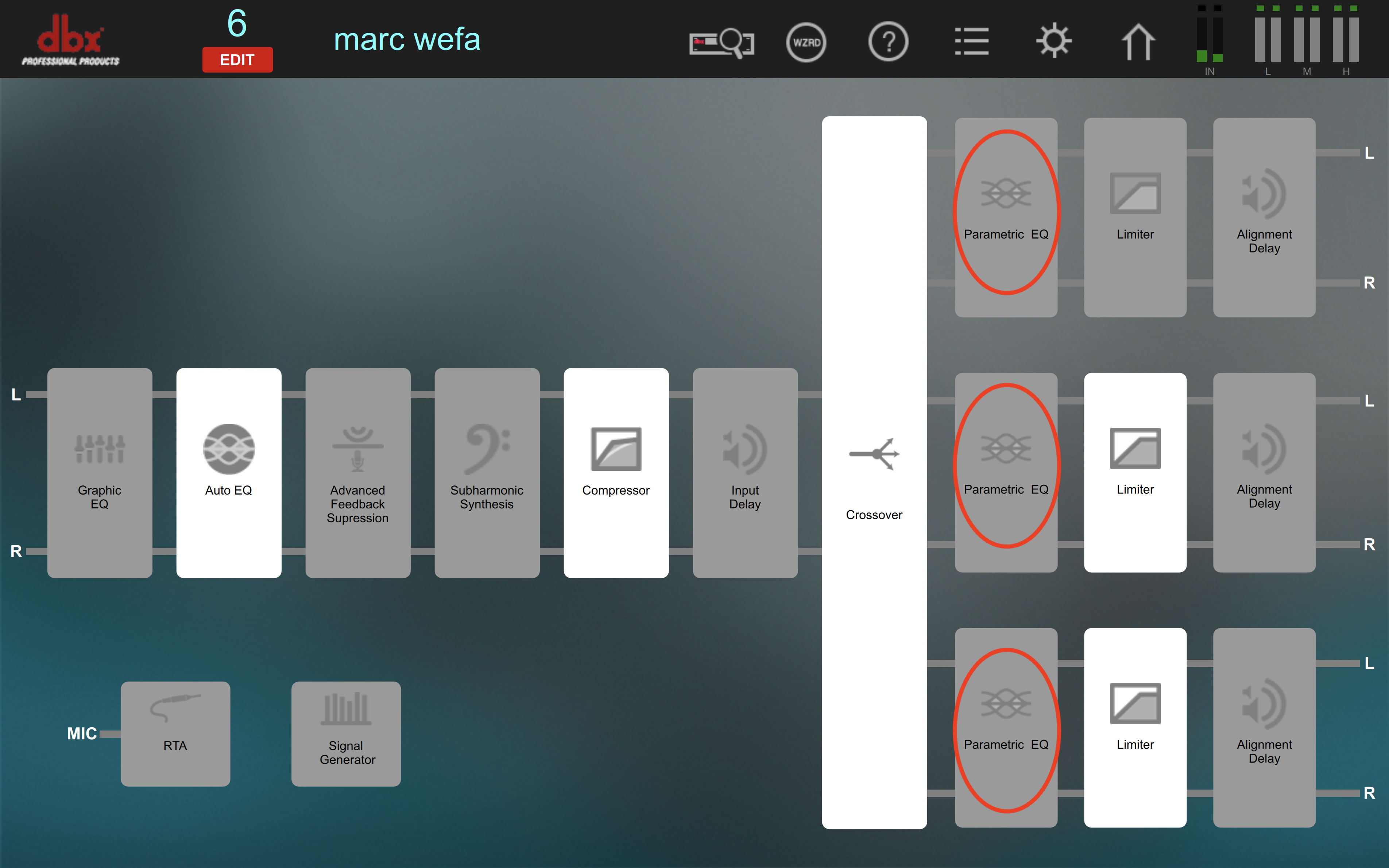

Si il y a des grosses résonnances dans les basses au niveau du DJ a cause de l'architecture de la salle, ou alors si les F15 sont un peu trop criardes, on peu corriger ça avec l'égalisaeur paramétrique disponible pour chaque sortie.
.

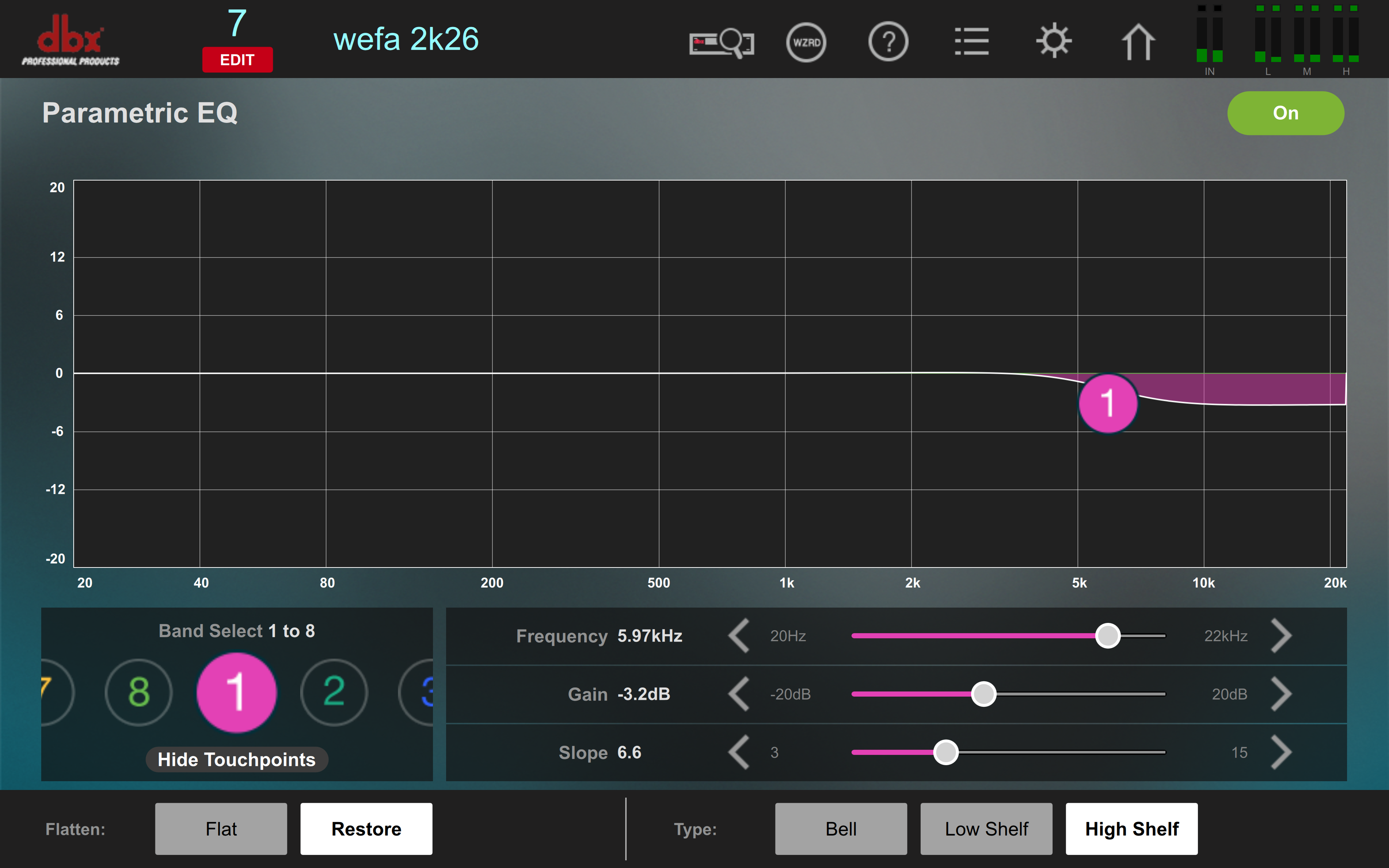

Ici un example avec un High Shelf à 6kHz à -3dB pour enlever de la sibillance des F15 qui peut arriver a haut niveau sonore ce qui rends le son fatiguant:
Faire toujours gaffe a bien selectionner la sortie. Si on veut faire un bass boost à 80Hz il faut bien évidemment selectionner le PEQ qui est sur la chaine de traitement des SUBS et non des F15.
¶ Compression

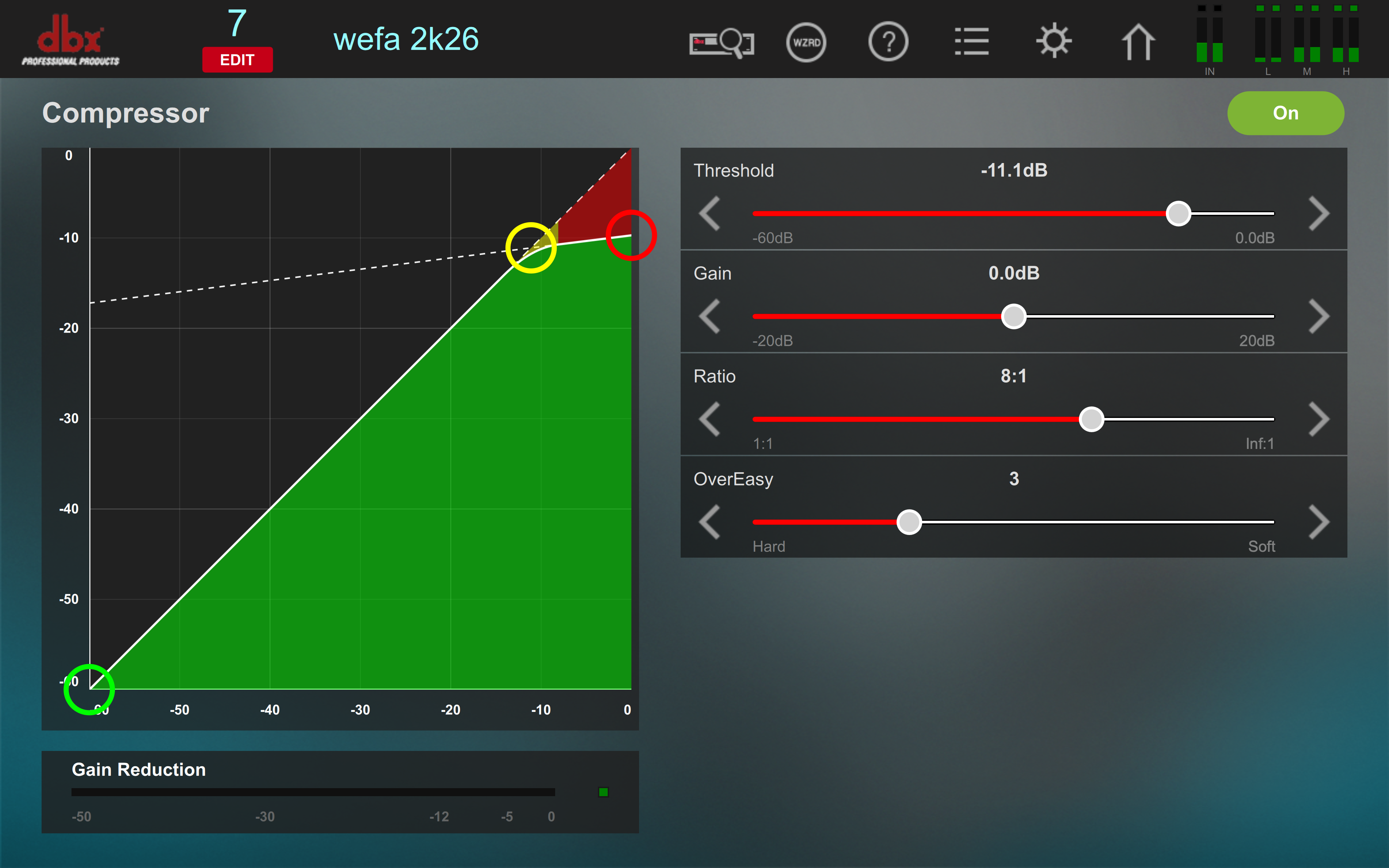

Pour limiter le système si jamais les DJs mettent trop fort, il est toujours possible de configurer un compresseur sur le master :
On peut ajuster tout plein de paramètre pour savoir comment la compression va taper.
(Le mieux et de mettre le gain a 0dB, Ratio infini, Léger Overeasy et ajuster le threshold au niveau max sonore acceptable lors des tests)
Un compresseur à ratio infini (inf:1) s'apelle dans le jargon un limiteur
